12

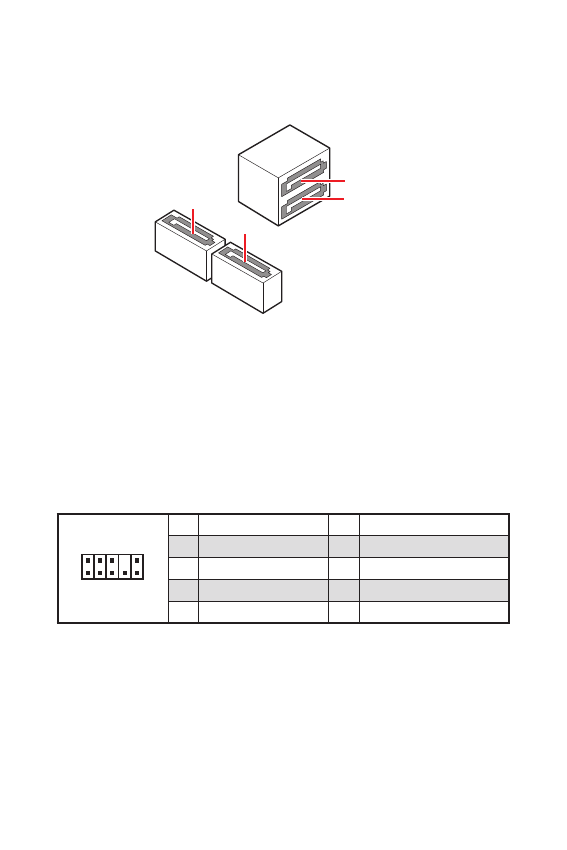

コンポーネントの概要
JAUD1:フロントオーディオコネクター
このコネクターにはフロントパネルのオーディオジャックを接続します。
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
SATA1~4:SATA 6Gb/sコネクター
これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、
一つのSATAデバイスを接続できます。
SATA3
SATA4
SATA1
SATA2
⚠
注意
∙
SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れ
があります。
∙
SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマ
ザーボードにはストレートタイプのコネクタを接続されることをお薦めします。
∙
M.2 SATA SSDをM2_1スロットに取り付ける場合に、SATA4は無効になります。
