17

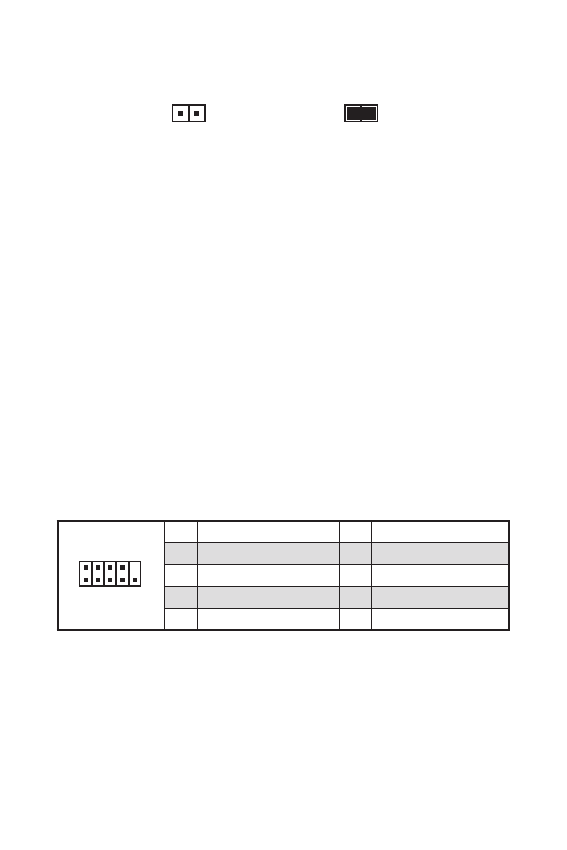

Компоненты материнской платы
Компоненты материнской платы
JCI1: Разъем датчика открытия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
Нормально
(По умолчанию)
Разрешить запись по
событию открытия
корпуса
Использование датчика открытия корпуса
1.
Подключите датчик открытия корпуса к разъему
JCI1
.
2.
Закройте крышку корпуса.
3.
Войдите в
BIOS > Security > Chassis Intrusion Configuration
.
4.
Установите
Chassis Intrusion
в
Enabled
.
5.
Нажмите клавишу
F10
, чтобы сохранить настройки и выйти, а затем нажмите
клавишу
Enter
, чтобы выбрать
Yes
.
6.
При открытии корпуса на экране будет появляться предупреждающее
сообщение каждый раз при включении компьютера.
Сброс сообщения об открытии корпуса
1.
Войдите в
BIOS > Security > Chassis Intrusion Configuration
.
2.
Выберите
Chassis Intrusion
,
Reset
.
3.
Нажмите клавишу
F10
, чтобы сохранить изменения и выйти, а затем нажмите
клавишу
Enter
, чтобы выбрать
Yes
.
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт, размещенный на
внешнем бракете.
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
