7
规格

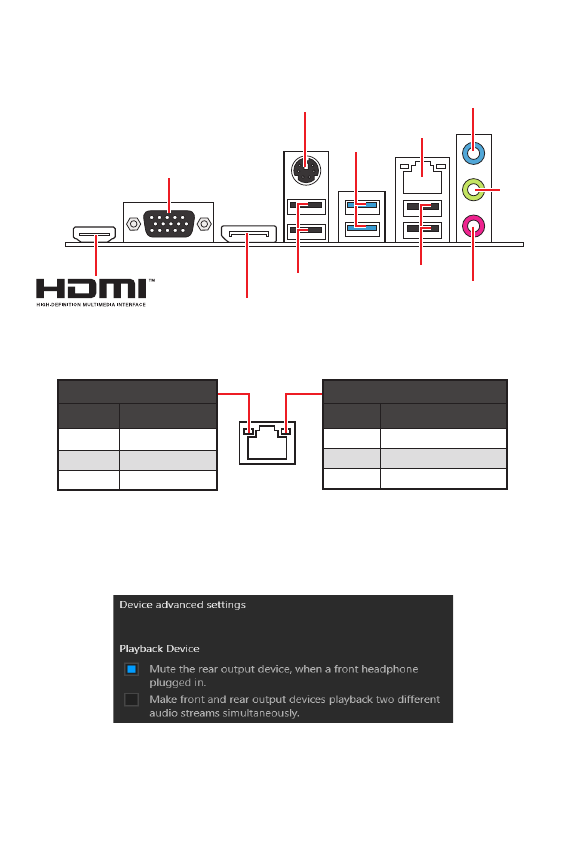

后置 I/O 面板
连线/ 工作灯号
状态
描述
关
网络未连接
黄色
网络已连接
闪烁
网络数据在使用中
速度灯号
状态
描述
关
传输速率 10 Mbps
绿色
传输速率 100/ 1000 Mbps
橙色
传输速率 1 Gbps
LAN 端口 LED 状态表
音频 7.1-通道配置
若要配置 7.1 声道音频输出，您必须连接前置音频 I/O 模块到 JAUD1 接口，并按照以下
步骤操作。
1.
单击
Realtek HD Audio Manager > Advanced Settings
图标来打开下面的对话框。
2.
选择
Mute the rear output device, when a front headphone plugged in
(
当前置耳
机插好时，请选择静音后置输出设备。
)
3.
请将扬声器插头插入后置及前置 I/O 面板上的音频插孔。当您插入设备至音频插孔
时，会弹出对话窗口询问您当前连接的哪一个设备。
后置 I/O 面板
PS/2 鼠标/ 键盘
LAN
USB 2.0 Type-A
USB 3.2 Gen 1
5Gbps Type-A
DisplayPort端口(适
用于 H510M PRO)
VGA 端口(适用于 H510M
PRO/ H510M-A PRO/
H510M BOMBER/ B560M
PRO-E/ B560M-X)
USB 2.0 Type-A
音频输入
音频输出
麦克风
Содержание
- 96 Безопасное использование продукции
- 97 Технические характеристики
- 101 Таблица состояний индикатора порта LAN; Задняя панель портов ввода/ вывода
- 102 Компоненты материнской платы
- 104 Слоты DIMM
- 106 JAUD1: Разъем аудио передней панели
- 110 JTPM1: Разъем модуля ТРМ
- 111 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
- 112 Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ
- 113 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 114 Преимущества UEFI
- 115 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 116 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 184 ii; WEEE (Waste Electrical and
