Specifications
Rear I/O Panel
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps connection
Green
100/1000 Mbps connection
Orange
1 Gbps connection
LAN Port LED Status Table
Audio 7.1-channel Configuration
To configure 7.1-channel audio, you have to connect front audio I/O module to JAUD1
connector and follow the below steps.
1.
Click on the
Realtek HD Audio Manager > Advanced Settings
to open the dialog
below.
2.
Select
Mute the rear output device, when a front headphone plugged in
.
3.
Plug your speakers to audio jacks on rear and front I/O panel. When you plug into
a device at an audio jack, a dialogue window will pop up asking you which device
is current connected.

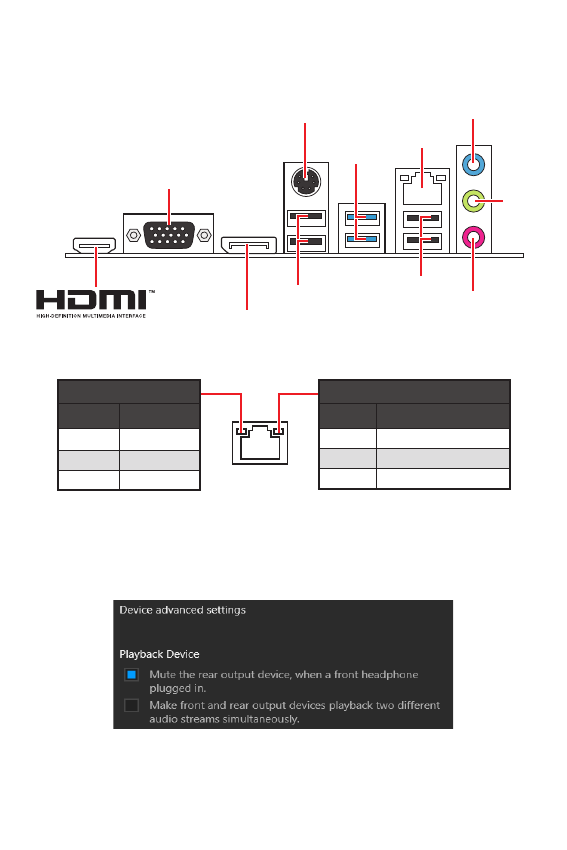

Rear I/O Panel
PS/2 Mouse/
Keyboard
LAN
USB 2.0 Type-A
USB 3.2 Gen 1
5Gbps Type-A
DisplayPort(For
H510M PRO)
VGA Port (For H510M
PRO/ H510M-A PRO/
H510M BOMBER/ B560M
PRO-E/ B560M-X)
USB 2.0 Type-A
Line-in
Line-out
MIC
Содержание
- 96 Безопасное использование продукции
- 97 Технические характеристики
- 101 Таблица состояний индикатора порта LAN; Задняя панель портов ввода/ вывода
- 102 Компоненты материнской платы
- 104 Слоты DIMM
- 106 JAUD1: Разъем аудио передней панели
- 110 JTPM1: Разъем модуля ТРМ
- 111 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
- 112 Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ
- 113 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 114 Преимущества UEFI
- 115 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 116 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 184 ii; WEEE (Waste Electrical and
Характеристики
