9

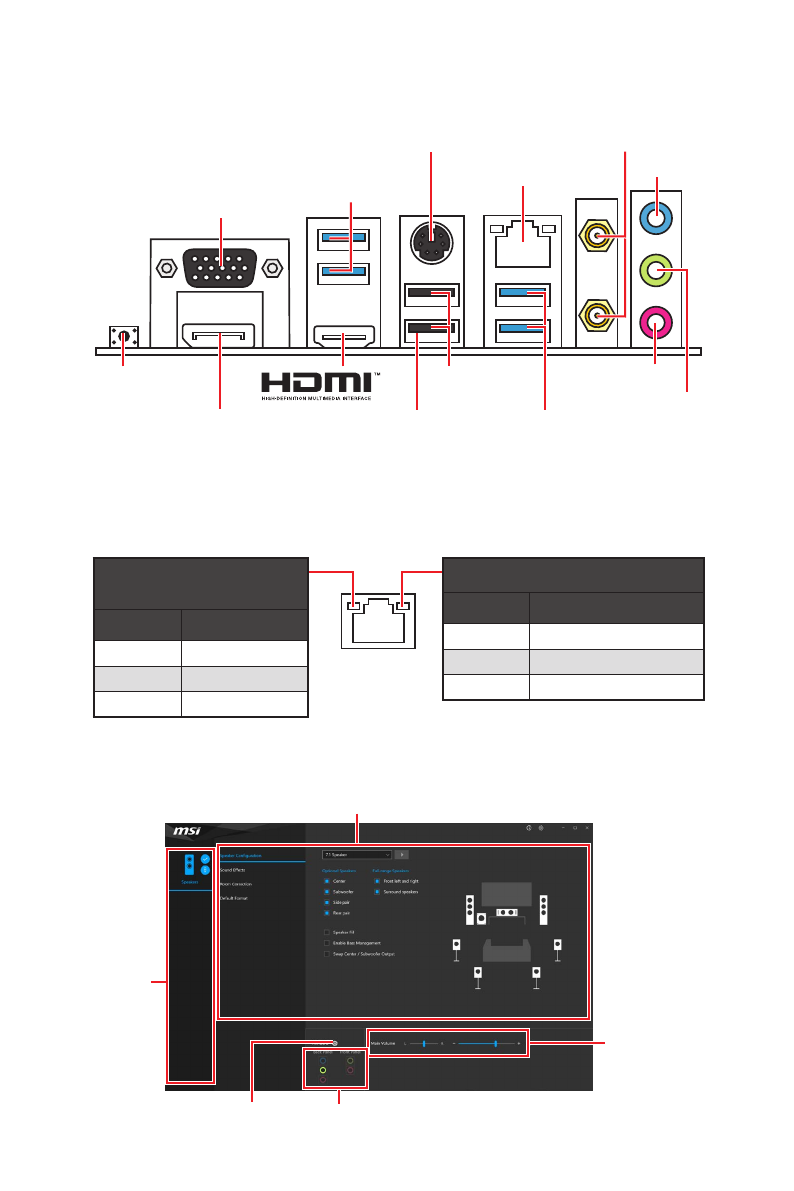

Panneau arrière Entrée / Sortie
Panneau arrière Entrée / Sortie
∙
Bouton / Port Flash BIOS
- Veuillez vous référer à la page 32 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
LED indiquant la connexion
et l’activité
Etat
Description
Eteint
Pas de connexion
Jaune
Connexion correcte
Clignote
Activité en cours
LED indiquant la vitesse
Etat
Description
Eteint
10 Mb/s
Vert
100 Mb/s
Orange
1 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Realtek Audio Console
Après l’installation de Realtek Audio Console, vous pouvez l’utiliser pour modifier les
paramètres du son afin d’obtenir une meilleure expérience sonore.
USB 3.2 Gen 1
(5Gb/s) Type-A
USB 3.2 Gen 1
(5Gb/s) Type-A
Port Flash
BIOS
Combo PS/2
1 Gb/s LAN
DisplayPort
VGA
USB 2.0
Type-A
Connecteurs d’antenne
Wi-Fi
Bouton Flash BIOS
Entrée Ligne
Entrée Microphone
Sortie Ligne
Etat des prises Jack
Paramètres du connecteur
Sélection du
périphérique
Volume principal
Amélioration d’application
