9

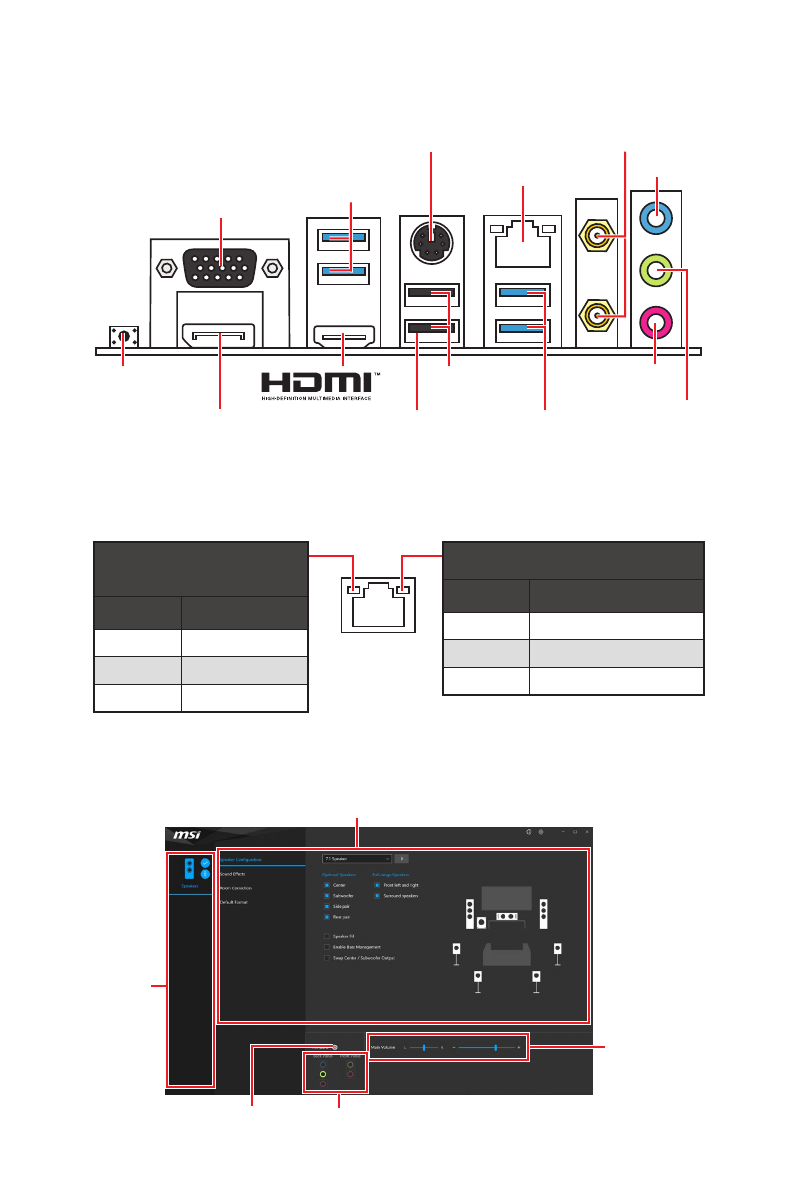

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
∙ Порт/Кнопка Flash BIOS
– Обратитесь к странице 32 для получения информации
об обновлении BIOS при помощи кнопки Flash BIOS.
Подключение/ Работа
индикатора
Состояние
Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние
Описание
Выкл.
10 Мбит/с подключение
Зеленый
100 Мбит/с подключение
Оранжевый
1 Гбит/с подключение
Таблица состояний индикатора порта LAN
Realtek Audio Console
После установки Realtek Audio Console вы можете использовать его для
изменения параметров звука, чтобы улучшить качество звука.
USB 3.2 Gen 1
(5Гб/с) Type-A
USB 3.2 Gen 1
(5Гб/с) Type-A
Порт Flash
BIOS
Комбинированный порт PS/2
LAN 1 Гбит/с
DisplayPort
VGA
USB 2.0
Type-A
Разъемы антенны
Wi-Fi
Кнопка Flash BIOS
Линейный
вход
Микрофонный
вход
Линейный
выход
Состояние разъемов
Настройки подключений
Выбор
устройства
Мастер-
громкость
Дополнительные эффекты
