Übersicht der Komponenten

30º

30º

M.2 Abstandshalter

Kühlkörperabstandhalter

3

5

4

M.2 Schraube

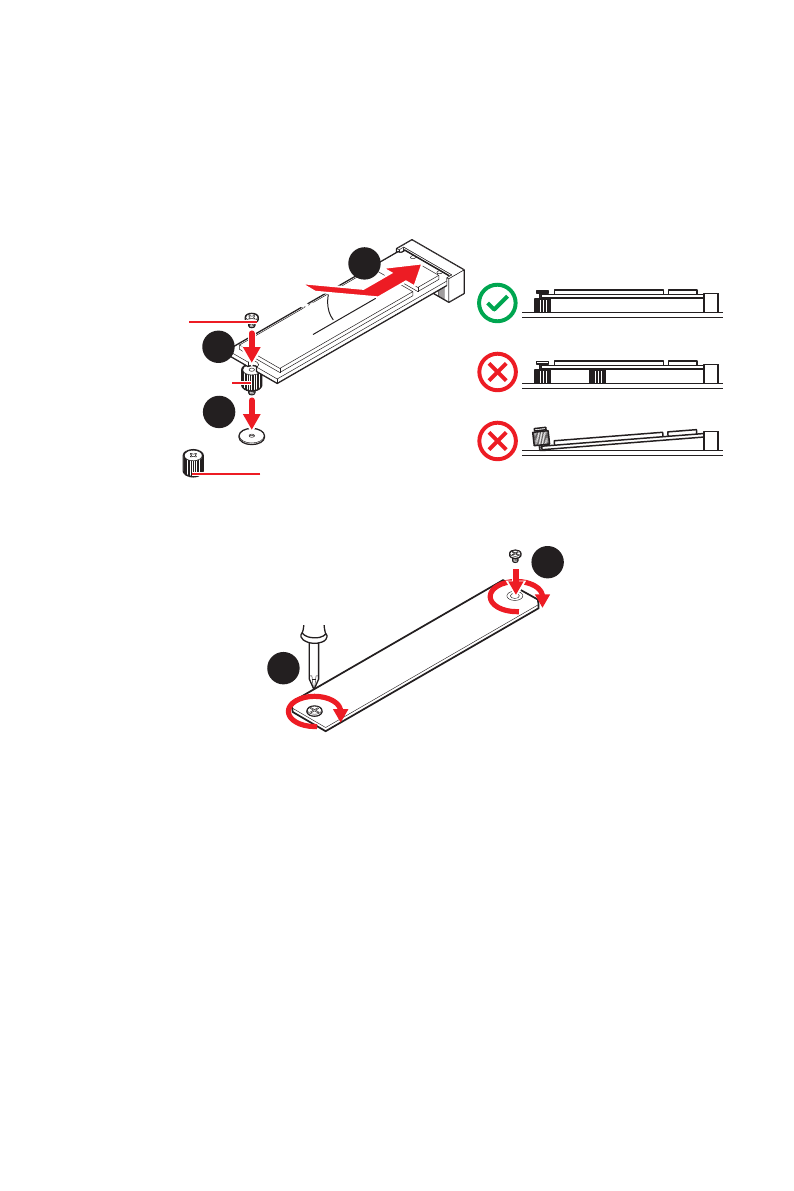

Installation eines M2_2 Steckplatzes

1.

Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge.

2.

Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.

3.

Schrauben Sie die M.2 SSD mit der M.2-Schraube.

3.

Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der

entsprechenden Position Ihrer M.2-SSD. Zur Vermeidung von Schäden der

M.2 SSD: Wenn die M.2-SSD dieselbe Länge wie der M.2-Steckplatz aufweist,

entfernen Sie den Abstandhalter unter der M.2-SSD..

4.

Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.

5.

Schrauben Sie die M.2 SSD mit der M.2-Schraube oder überspringen Sie diesen

Schritt, wenn Sie den M.2-Abstandhalter in Schritt 3 entfernen.

6.

Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn.
