Инсталляция аппаратного обеспечения
- 24 -

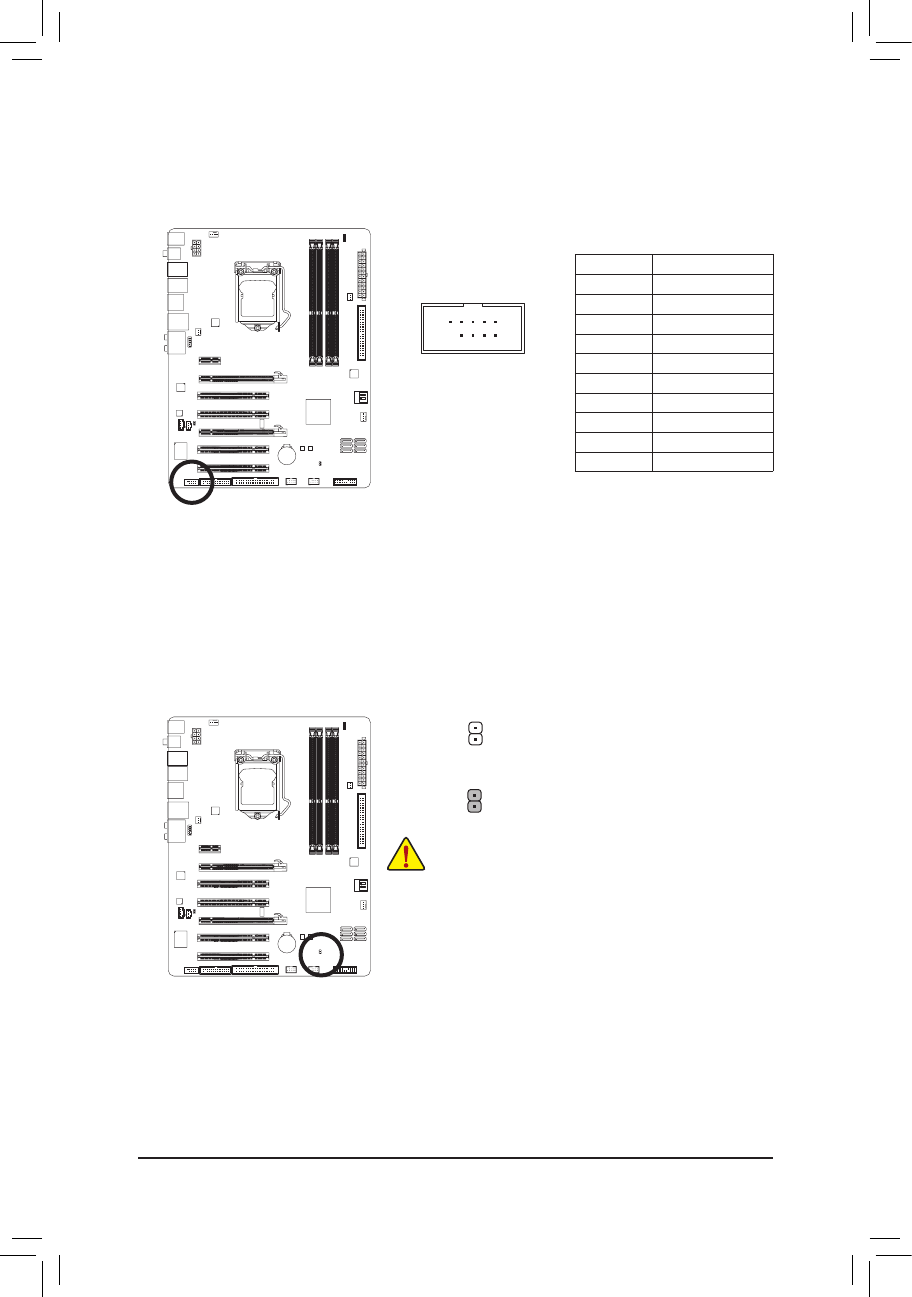

18) COMA (Разъем последовательного порта, Белый)
Разъем COMA на системной плате предназначен для подключения последовательного COM-
порта (факультативная поставка на выносной планке). По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
10
9
2
1
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
No Pin
19) CLR_CMOS (Перемычка для сброса настроек BIOS)
Этоа перемычка предназначена для сброса параметров CMOS (настроек BIOS), например,
даты или конфигурации настроек системы, кзаводским установкам по умолчанию. Для
сброса параметров CMOS замкните контакты с помощью перемчыки на несколько секунд или
используйте иной металлический проводник (например, отвертка). Выполнять эту операцию
следует только при выключенной системе.
Открыто: По умолчанию
Замкнуто: Сброс CMOS
•
Перед сбросом параметров CMOS всегда отключайте блок
питания от сети.
• После сброса CMOS перед включением системы убедитесь,
что перемычка удалена (контакты CLR_CMOS разомкнуты).
В противном случае это может привести к повреждению
компонентов или системной платы в целом.
• После запуска системы вызовите BIOS Setup и загрузите
настройки по умолчанию (
Load Optimized Defaults
) или
настройте BIOS вручную. (Глава 2, "BIOS Setup").
