- 19 -
Инсталляция аппаратного обеспечения
7
1
7
1
GSATA2_0
GSATA2_1
Для организации RAID-массива уровня 0 или
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.

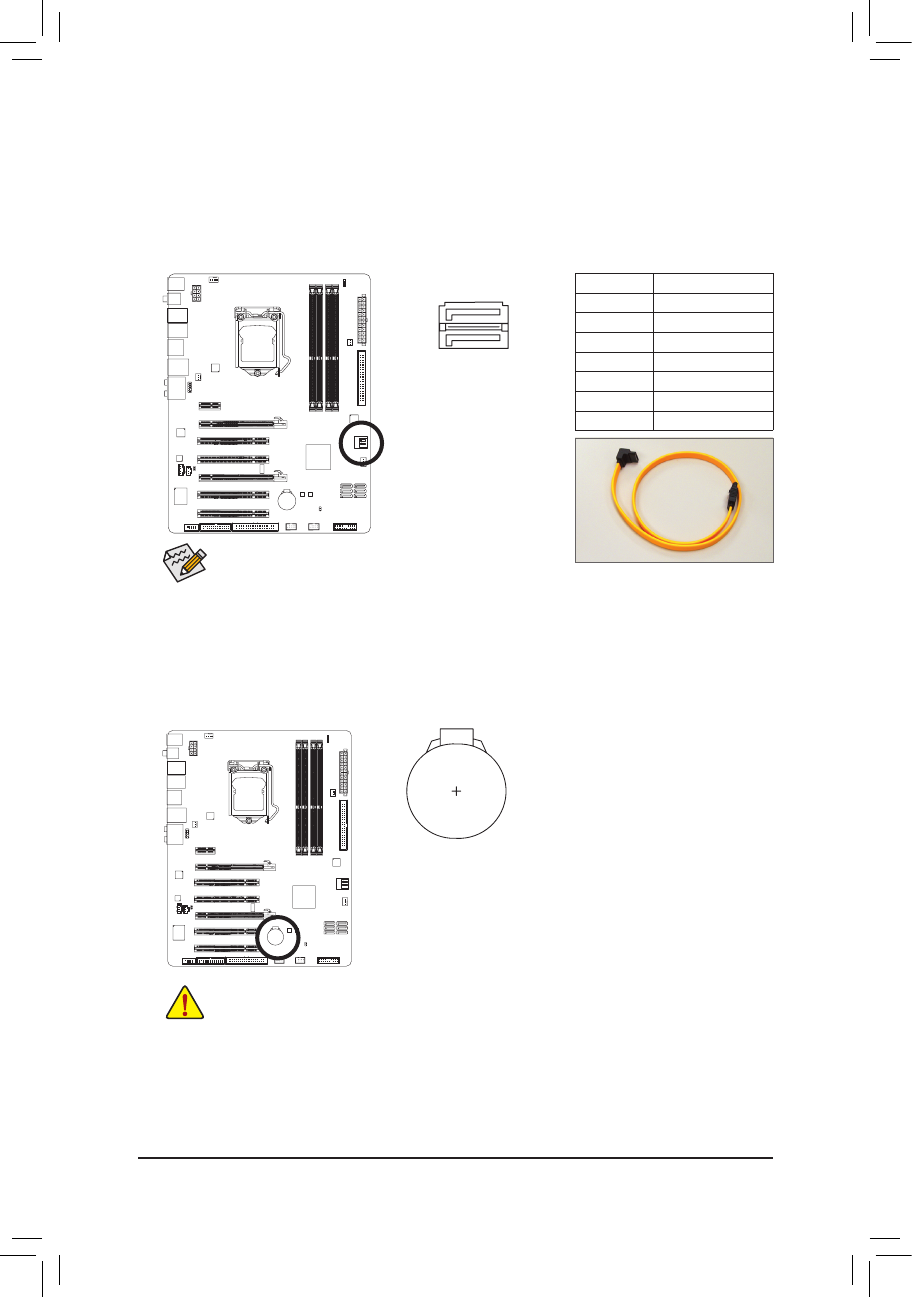

9) GSATA2_0/1 (разъемы SATA 3 Гбит/с белого цвета, контроллер GIGABYTE SATA2)
Разъемы SATA соответствуют спецификации SATA II (пиковая пропускная способность 3 Гбит/
с) и совместимы с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
GIGABYTE SATA2 предоставляет возможность организовать для дисковой подсистемы RAID-
массив уровня 0, 1 или JBOD. Дополнительная информация о конфигурировании RAID-массива
размещена в Главе 5 "Конфигурирование SATA жестких дисков") .
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
10) BAT (Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время) когда компьютер выключен. Замените батарею, если падение
напряжения достигло критичного уровня, или значения CMOS не точны, или не могут быть сохранены.
Удалив батарею, можно очистить содержимое CMOS следующим способом:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу
(еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный и отрицательный контакты гнезда батареи с помощью
отвертки на 5 секунд).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
•
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
силовой кабель питания.
• Заменяйте батарею на эквивалентную. Характеристики батареи, отличные от оригинальных, могут
привести к разрушению корпуса элемента (микровзрыву).
• Если не удается достоверно определить тип батареи или ее самостоятельная замена затруднительна,
выясните у компании-продавца адрес сервис-центра, способного выполнить эту операцию.
• Выполняя процедуру установки батареи, соблюдайте полярность (после установки положительный полюс
батареи должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
регулирующих органов.
№ контакта Пояснения
1
GND (заземление)
2
TXP
3
TXN
4
GND (заземление)
5
RXN
6
RXP
7
GND (заземление)
