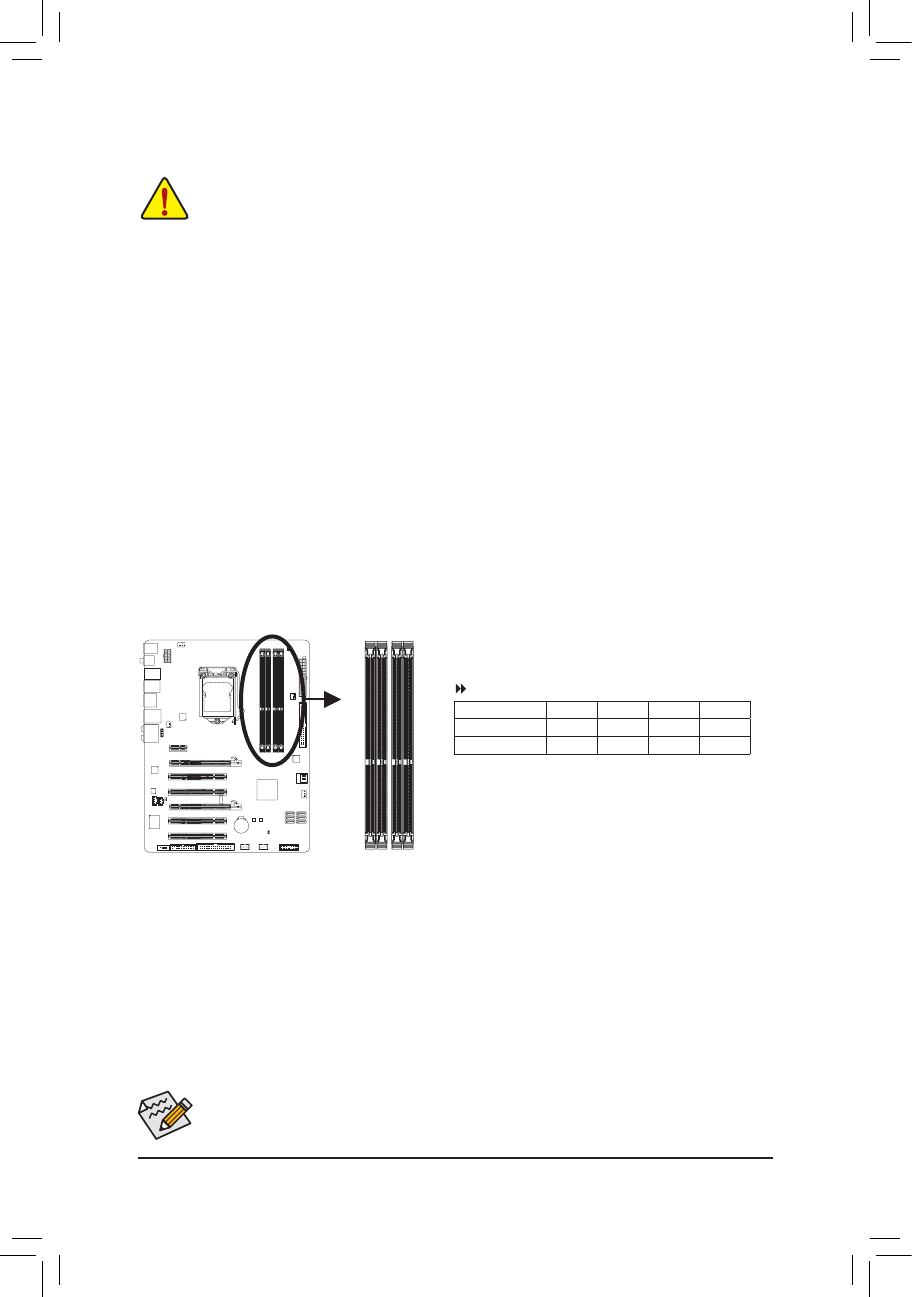

Инсталляция аппаратного обеспечения
- 10 -
1-4-1 Двухканальный режим работы ОЗУ (конфигуратор)
На системной плате установлены четыре разъема для модулей памяти DDR3 SDRAM, которые
могут работать в двухканальном режиме. После инсталляции модулей ОЗУ и старта системы BIOS
автоматически определит тип и емкость памяти. Активация двухканального режима работы позволяет
удвоить пропускную способность шины ОЗУ.
Четыре разъема обслуживают два канала, при этом на каждый канал приходится два DIMM-разъема в
следующей конфигурации:
Канал 0: DDR3_1, DDR3_2
Канал 1: DDR3_3, DDR3_4
1-4 Инсталляция системной памяти
Прежде чем приступить к инсталляции системной памяти, внимательно прочтите
рекомендации:
•
Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с системной
платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их идентичной
емкости, рабочей частоты, а также производителя микросхем памяти.
Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте GIGABYTE.
•
Чтобы исключить риск повреждения оборудования, до начала установки модулей ОЗУ
выключите ПК и отсоедините силовой кабель от блока питания.
•
Модули памяти спроектированы таким образом, чтобы исключить возможность
некорректной установки ОЗУ в соответствующие DIMM-разъемы на системной плате.
Однозначная ориентация модулей по отношению к разъему существенно упрощает задачу
монтажа. Разверните модуль таким образом, чтобы специальная выемка на печатной
плате совпала с позиционным ключом DIMM-разъема.
Если в систему предполагается установить только один DDR3-модуль памяти, для этих
целей предназначен разъем DDR3_1 или DDR3_3.
Центральный процессор накладывает определенные ограничения на работу ОЗУ. Прежде чем
устанавливать конфигурацию для двухканального режима работы ОЗУ, внимательно прочитайте
соответствующий Раздел руководства пользователя.
1. Двухканальный режим работы подсистемы памяти недоступен, если на плате установлен
всего один модуль ОЗУ.
2. Организуя двухканальный режим работы ОЗУ, настоятельно рекомендуется устанавливать
модули идентичной емкости, типа и одного изготовителя, с целью обеспечения максимальной
производительности подсистемы памяти. Чтобы активировать двухканальный режим для
двух модулей, следует установить их в разъемы DDR3_1 и DDR3_3.
(SS=односторонние модули, DS=двухсторонние модули,
"--"=модули не установлены)
DDR3_2 DDR3_1 DDR3_4 DDR3_3
Два модуля
- -
DS/SS
- -
DS/SS
Четыре модуля
DS/SS
DS/SS
DS/SS
DS/SS
Двухканальный режим работы ОЗУ: таблица конфигурации
DDR3_2 DDR3_1 DDR3_4 DDR3_3
