Инсталляция аппаратного обеспечения

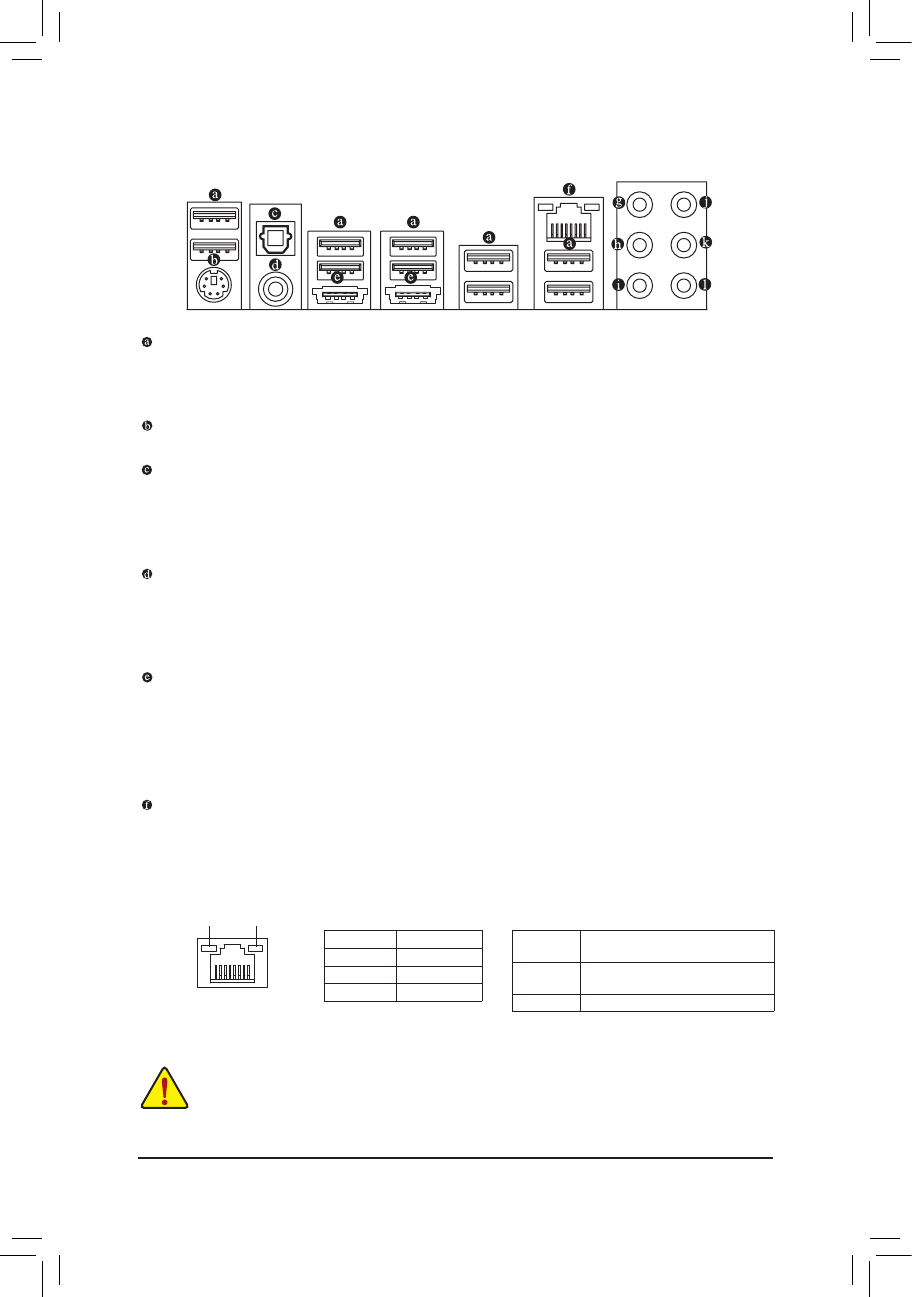

1-6 Интерфейсные разъемы на задней панели
USB порт
USB порт поддерживает спецификацию USB 2.0/1.1 Используйте этот порт для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2 порт клавиатуры и мыши
Используйте этот порт для подключения клавиатуры или мыши с интерфейсом PS/2.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все элементы аудиоподсистемы
способны взаимодействовать между собой посредством S/PDIF-интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все элементы аудиоподсистемы способны
взаимодействовать между собой средствами S/PDIF-интерфейса.
Разъем eSATA 3 Гбит/с
Порты eSATA соответствуют стандарту SATA II (пропускная способность 3 Гбит/с) и совместимы с
базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Используйте эти порты
для подключения внешних SATA-устройств или мультипликатора портов SATA. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе "Конфигурирование SATA
жестких дисков".
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
•
Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы,
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
•
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении,
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Состояние
Скорость
Оранжевый
1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора
Пояснения
Мигает
Осуществляется прием и передача
данных
Выключен
Прием и передача данных отсутствуют
