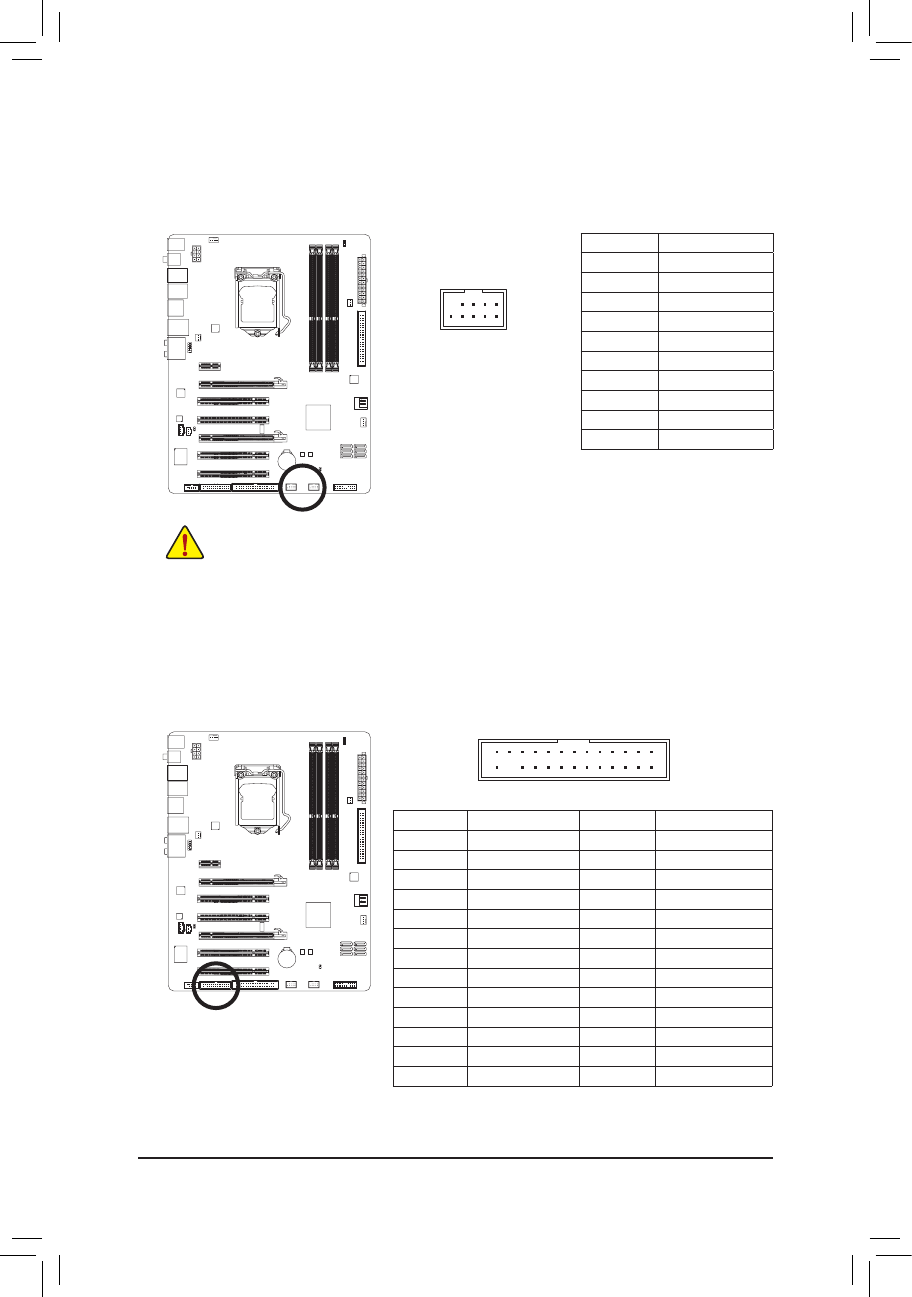

- 23 -
Инсталляция аппаратного обеспечения
16) F_USB1/F_USB2 (USB Разъем, Синий)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем на
плате поддерживает подключение двух USB-портов на выносной планке или на передней панели
корпуса. По вопросам приобретения выносных планок обратитесь к локальному дилеру.
10
9
2
1
•
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
IEEE 1394.
•
Чтобы исключить риск повреждения оборудования, перед тем как установить выносную
планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от блока
питания.
17) LPT (Параллельный порт)
Разъем позволяет подключить один LPT-порт на выносной планке. По вопросам приобретения
кабеля обратитесь к локальному дилеру.
26
25
2
1
№ контакта Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (заземление)
8
GND (заземление)
9
No Pin
10
NC
№ контакта Пояснения
№ контакта Пояснения
1
STB-
14
GND (заземление)
2
AFD-
15
PD6
3
PD0
16
GND (заземление)
4
ERR-
17
PD7
5
PD1
18
GND (заземление)
6
INIT-
19
ACK-
7
PD2
20
GND (заземление)
8
SLIN-
21
BUSY
9
PD3
22
GND (заземление)
10
GND (заземление)
23
PE
11
PD4
24
No Pin
12
GND (заземление)
25
SLCT
13
PD5
26
GND (заземление)
