Инсталляция аппаратного обеспечения
- 20 -

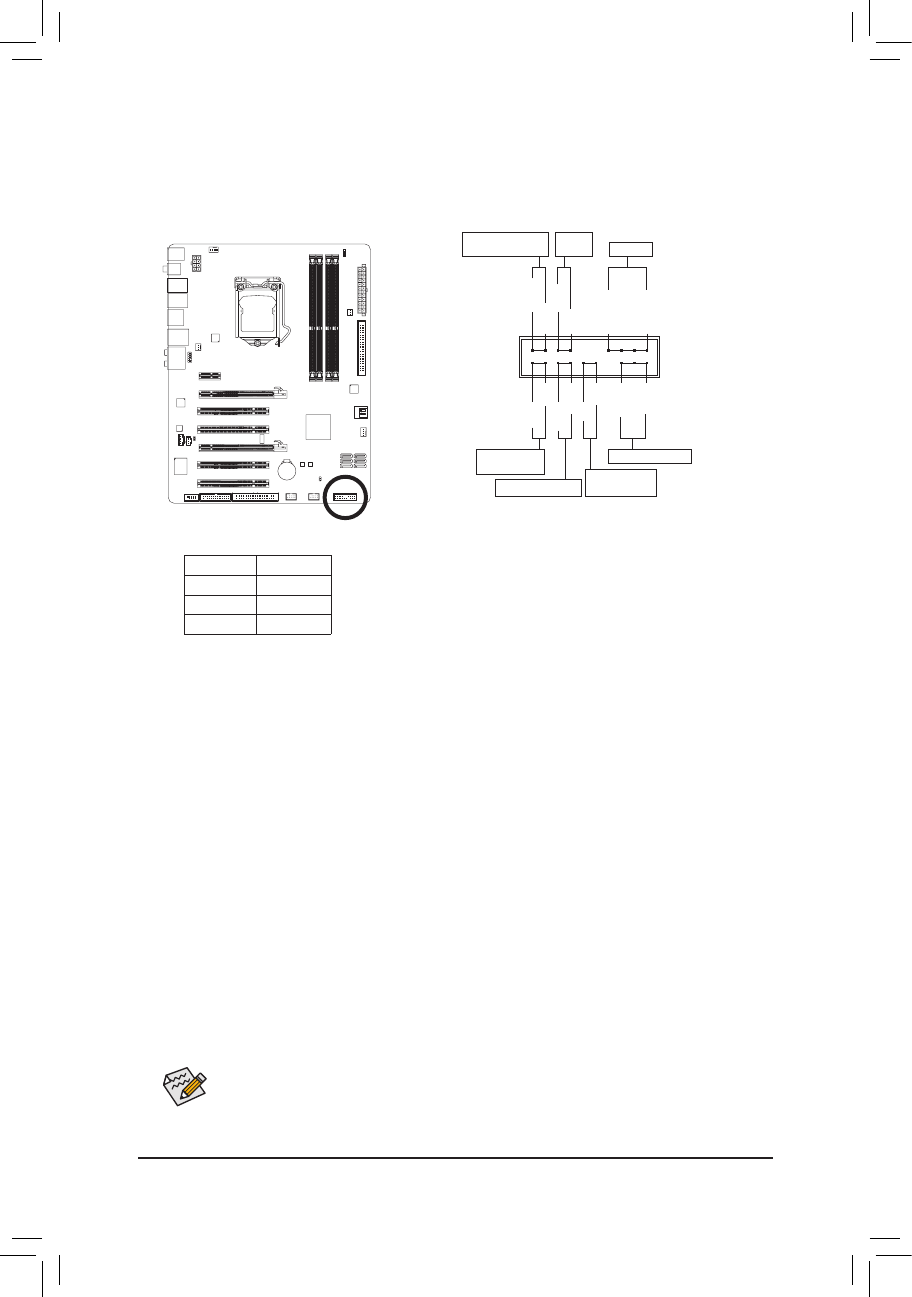

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL провода переключателей Power (Питание), Reset
(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси
системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
•
PW (Кнопка Power, Красный):
Подключите провода кнопки Power к соответствующим контактам на фронтальной панели.
При желании эту кнопку можно сконфигурировать на выключение ПК определенным образом
(за дополнительной информацией обратитесь к Главе 2, разделы "BIOS Setup" и "Power
management Setup").
•
SPEAK
(Динамик, Оранжевый):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5 "Устранение неисправностей".
•
HD (Индикатор активности жесткого диска, Синий):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Кнопка Reset, Зеленый):
Подключите провода кнопки Reset к соответствующим контактам на фронтальной панели.
Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
•
CI
(Разъем датчика вскрытия корпуса, Серый):
Подключите провода датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR (Индикатор Message/Power/Sleep, Желтый/Фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится ждущем режиме (S1), индикатор
мигает. Светодиодный индикатор полностью отключается, когда система
находится в спящем режиме (S3/S4) или полностью выключена (S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. Как правило, группа контактов для кнопок/индикаторов передней панели корпуса
включает в себя контакты динамика, кнопок Power, Reset, индикатора активности жесткого
диска и т.д. После подключения всех проводов еще раз проверьте полярность перед
включением ПК.
Состояние LED
S0
Включен
S1
Мигающий
S3/S4/S5
Выключен
Индикатор питания
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW
-
SPEAK+
SPEAK-
MSG+
PW+
Индикатор Message/
Power/Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор
активности HDD
Перезагрузка (Reset)
Датчик открытия
корпуса
