- 17 -
Инсталляция аппаратного обеспечения

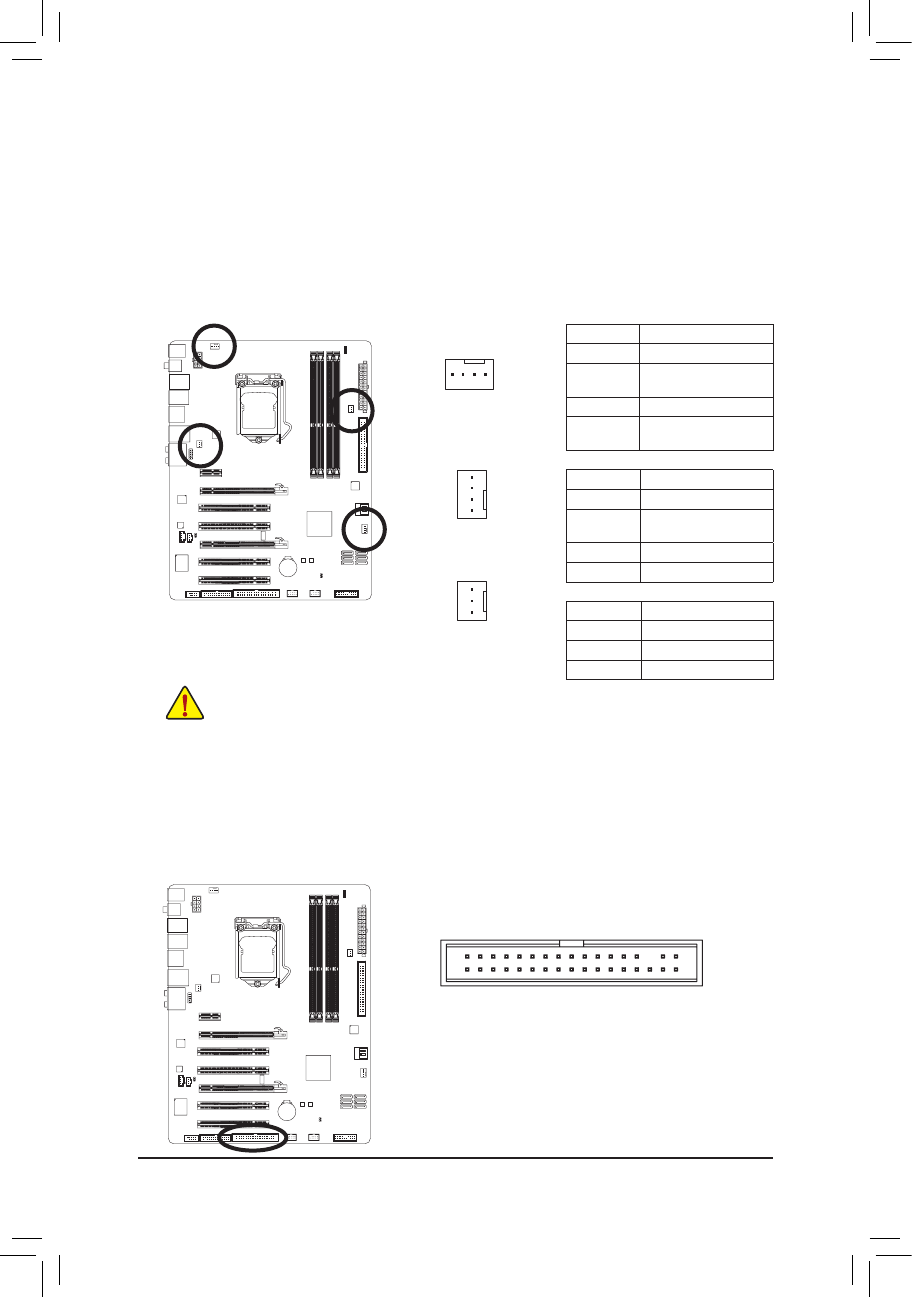

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Разъемы вентиляторов)
На системной плате установлен 4-контактный разъем (CPU_FAN) для подключения вентилятора
системы охлаждения ЦП, 4-контактный (SYS_FAN2) и 3-контактный (SYS_FAN1) разъемы
для подключения вентиляторов охлаждения системы, а также 3-контактный разъем (PWR_
FAN) для подключения вентилятора блока питания. Подключая вентиляторы к этим разъемам,
соблюдайте полярность (черный провод кабеля соответствует контакту "Земля"). Системная
плата поддерживает возможность регулировки скорости вращения вентилятора ЦП (вентилятор
должен поддерживать регулировку оборотов). Для обеспечения необходимого теплоотвода
рекомендуется также использовать системный вентилятор, который выводит нагретый воздух за
пределы корпуса.
•
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя или система будет работать нестабильно.
• Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
6) FDD (разъем для флоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие
типы флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1.2 Mбайт, 1.44 Mбайт, 2.88 Mбайт. Перед тем как
подключать устройство, найдите контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт
1 на интерфейсном кабеле промаркирован цветом, отличающимся от основного цвета шлейфа. По
вопросам приобретения кабеля для флоппи-дисковода обращайтесь к продавцу в вашем регионе.
CPU_FAN:
SYS_FAN2:
SYS_FAN1/PWR_FAN:
№ контакта. Пояснения
1
GND (заземление)
2
+12V / Контроль
оборотов
3
Контакт датчика
4
Контроль скорости
вращения
№ контакта. Пояснения
1
GND (заземление)
2
+12V / Контроль
оборотов
3
Контакт датчика
4
Зарезервирован
№ контакта. Пояснения
1
GND (заземление)
2
+12V
3
Контакт датчика
1
CPU_FAN
SYS_FAN2
SYS_FAN1/PWR_FAN
1
1
1
2
33
34
