Инсталляция аппаратного обеспечения
- 18 -

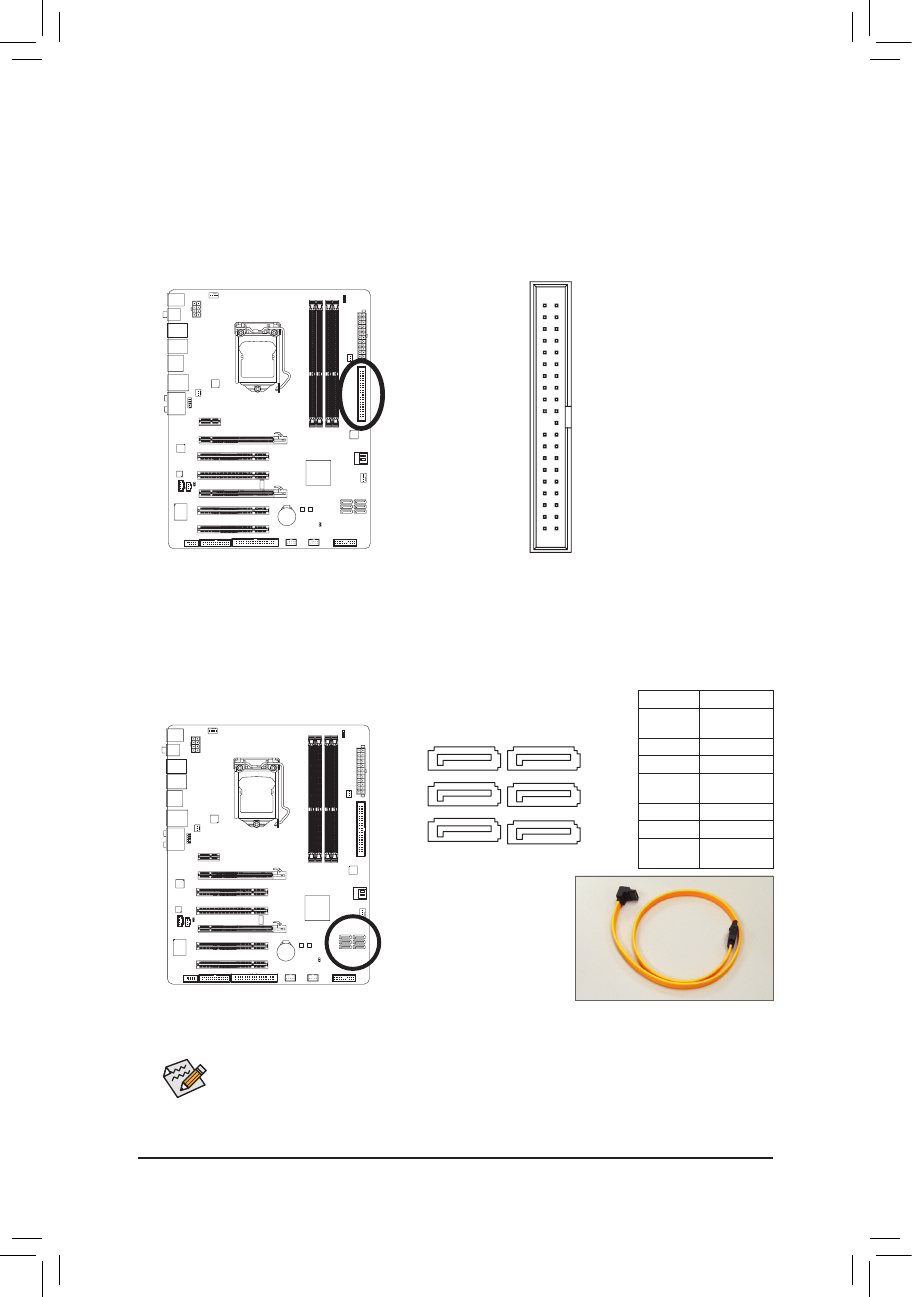

7) IDE (IDE-разъем)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению к устройству.
В тех случаях, когда к системе планируется подключить два IDE-устройства, необходимо определить
какое из них будет ведущим (Master), а какое - ведомым (Slave). Для получения информации о
конфигурировании IDE-устройства обратитесь к инструкции из комплекта поставки накопителя.
8) SATA2_0/1/2/3/4/5 (разъемы SATA 3 Гбит/с голубого цвета, контроллер чипсета)
Разъемы SATA соответствуют спецификации SATA II (пиковая пропускная способность 3 Гбит/
с) и совместимы с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Чипсет
Intel P55 Express предоставляет возможность организовать для дисковой подсистемы RAID-
массивы уровней 0, 1, 5 или 10. Дополнительная информация о конфигурировании RAID-массива
размещена в Главе 5 "Конфигурирование SATA жестких дисков") .
•
Для организации RAID-массива уровня 0 или 1 потребуется минимум два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
• Для организации RAID-массива уровня 5 потребуется не менее трех накопителей. (Общее
количество жестких дисков в системе тельно должно обязано быть четным.)
• Для организации RAID-массива уровня 10 потребуется не менее четырех накопителей, при
этом общее количество жестких дисков, установленных в системе, должно быть четным.
№ контакта Пояснения
1
GND
(заземление)
2
TXP
3
TXN
4
GND
(заземление)
5
RXN
6
RXP
7
GND
(заземление)
2
40
1
39
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
1
7
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
диску SATA.
