Инсталляция аппаратного обеспечения
- 16 -

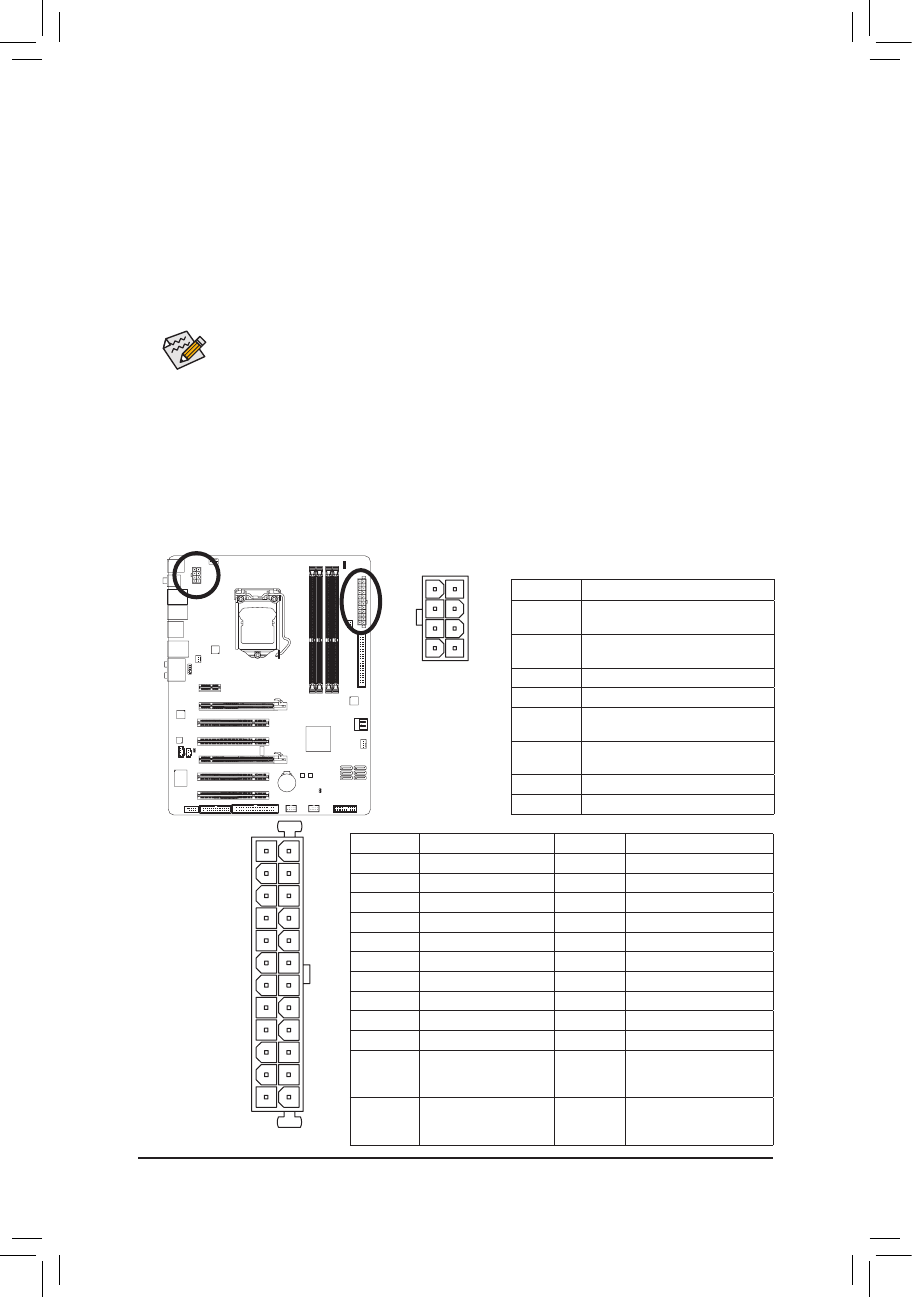

1/2) ATX_12V_2X4/ATX (8-контактный разъем питания ATX 12 В и 24-контактный
основной ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства установлены должным образом. Разъем питания сконструирован
таким образом, чтобы исключить возможность некорректного подключения к нему кабеля блока
питания. Правильно сориентируйте 24-контактный разъем блока питания и соедините его с ATX-
разъемом на системной плате. Разъем ATX 12 В предназначен для питания ЦП, если он не
подключен к системной плате, включить компьютер не удастся.
•
Если в системе установлен мощный ЦП (например, Intel Extreme Edition - потребляемая
мощность 130 Вт), рекомендуется использовать блоки питания с 8-контактным (2х4 ATX)
12 В разъемом питания ЦП.
• Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с запасом
(например, 500 Вт или более, в зависимости от конфигурации). В противном случае
работа системы может быть нестабильной или старт компьютера окажется невозможен.
• Разъемы питания на плате совместимы с 4-контактным ATX 12 В и 20-контактным ATX-
разъемами блока питания. В тех случаях, когда предполагается использовать блок
питания с 8-контактым ATX 12 В и 24-контактным ATX-разъемами, удалите заглушку на
разъеме ATX 12 В и основном ATX-разъеме системной платы. Не подключайте кабели
блока питания с 4-контактным ATX 12 В и 20-контактным ATX-разъемами в секции ATX-
разъемов, защищенные заглушками.
ATX_12V_2X4:
№ контакта. Пояснения
1
GND - заземление (только для 2х4-
контактных разъемов ATX 12 В)
2
GND - заземление (только для 2х4-
контактных разъемов ATX 12 В)
3
GND - заземление
4
GND - заземление
5
+12V (только для 2х4-контактных
разъемов ATX 12 В)
6
+12V (только для 2х4-контактных
разъемов ATX 12 В)
7
+12V
8
+12V
ATX:
№ контакта. Пояснения
№ контакта. Пояснения
1
3,3V
13
3,3V
2
3,3V
14
-12V
3
GND - заземление
15
GND - заземление
4
+5V
16
PS_ON (soft On/Off)
5
GND - заземление
17
GND - заземление
6
+5V
18
GND - заземление
7
GND - заземление
19
GND - заземление
8
Power Good
20
-5V
9
5VSB (stand by +5V)
21
+5V
10
+12V
22
+5V
11
+12V (только для 2х12-
контактных разъемов
ATX разъемов)
23
+5V (только для 2х12-
контактных разъемов
ATX разъемов)
12
3,3V (только для 2х12-
контактных разъемов
ATX разъемов)
24
GND - заземление (только
для 2х12-контактных ATX
разъемов)
ATX_12V_2X4
5
8
1
4
13
1
24
12
ATX
