Инсталляция аппаратного обеспечения
- 24 -

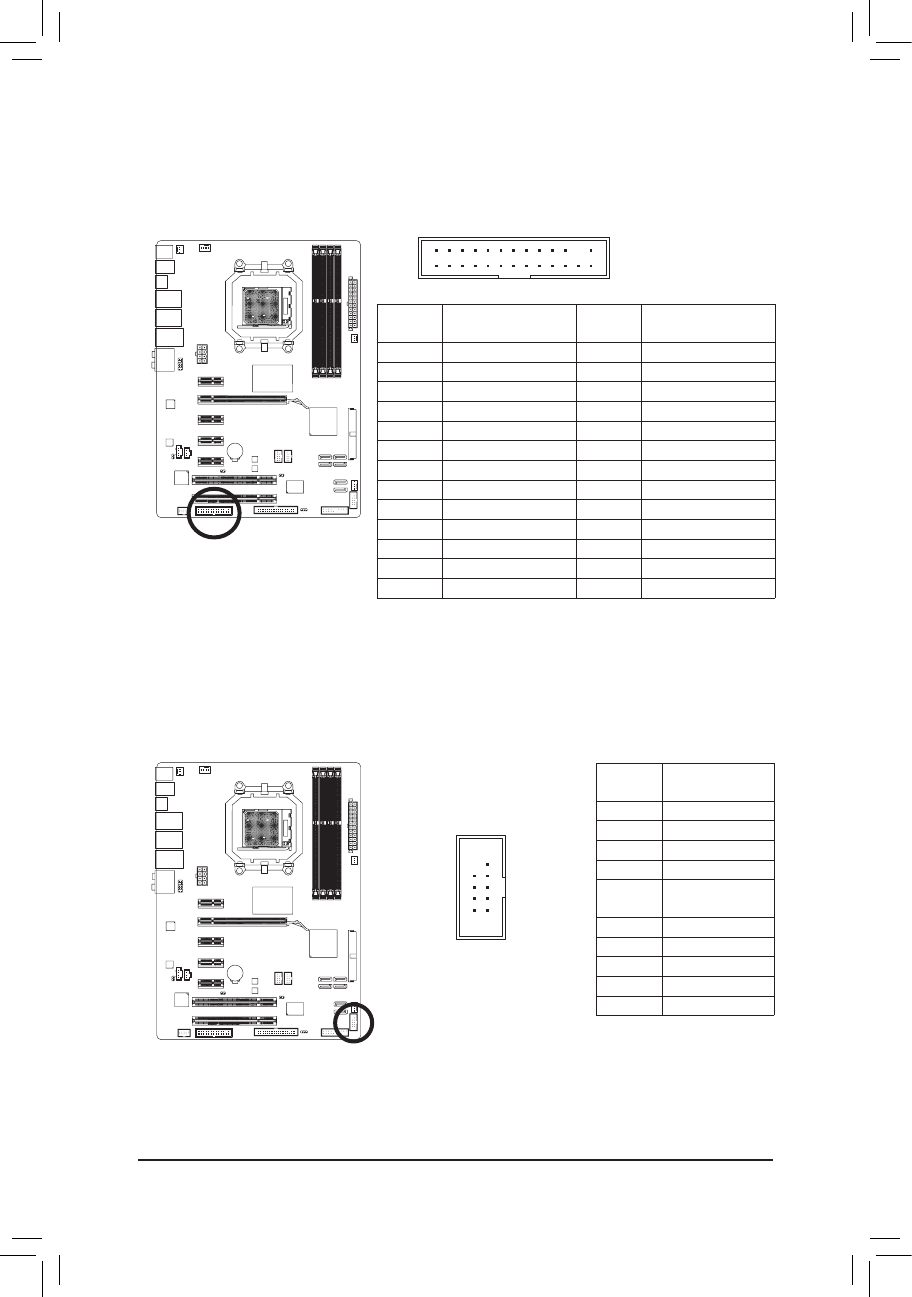

18) LPT (Разъем параллельного порта)
Разъем LPT предназначен для подключения одного параллельного порта на выносной планке. По
вопросам приобретения выносных планок обратитесь к локальному дилеру.
19) COMA (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
1
2
25
26
10
9
2
1
Номер
контакта
Пояснения
Номер
контакта
Пояснения
1
STB-
14
GND (контакт Земля)
2
AFD-
15
PD6
3
PD0
16
GND (контакт Земля)
4
ERR-
17
PD7
5
PD1
18
GND (контакт Земля)
6
INIT-
19
ACK-
7
PD2
20
GND (контакт Земля)
8
SLIN-
21
BUSY
9
PD3
22
GND (контакт Земля)
10
GND (контакт Земля)
23
PE
11
PD4
24
Не используется
12
GND (контакт Земля)
25
SLCT
13
PD5
26
GND (контакт Земля)
Номер
контакта
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт
Земля)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Не используется
