Инсталляция аппаратного обеспечения
- 17 -

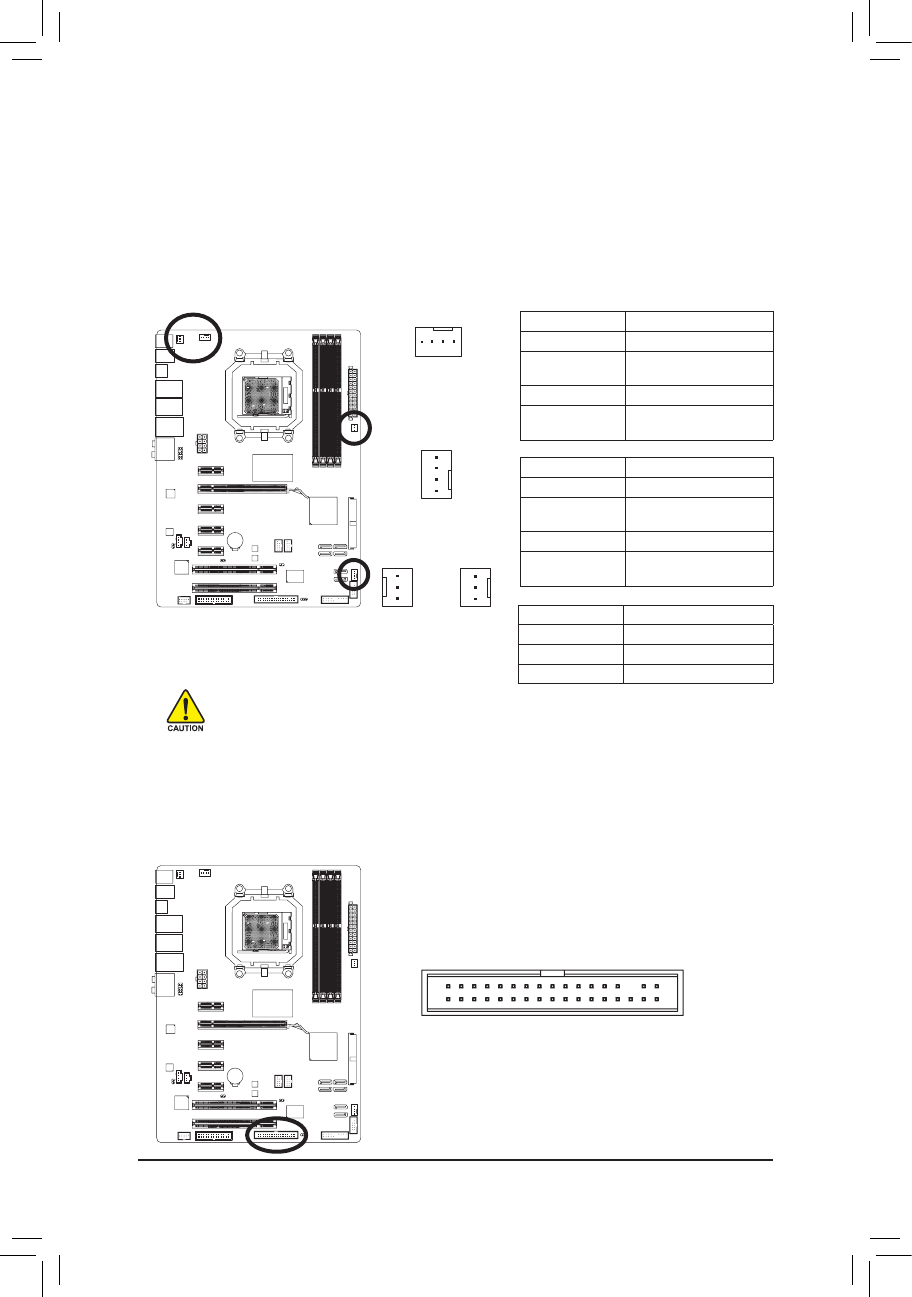

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (разъемы вентиляторов охлаждения)
Системная плата снабжена 4-контактным разъемом вентилятора ЦП (CPU_FAN), 3-контактным
(SYS_FAN2) и 4-контактным (SYS_FAN1) разъемами вентиляторов охлаждения системы, а также
3-контактным разъемом (PWR_FAN) вентилятора охлаждения блока питания. Большинство
вентиляторов снабжены разъемами, которые исключают ошибочный вариант подключения.
Подключая вентиляторы к этим разъемам соблюдайте полярность (черный провод кабеля
соответствует контакту "Земля"). Системная плата поддерживает возможность регулировки
скорости вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания
рекомендуется задействовать системный вентилятор, который выводит нагретые воздушные
массы за пределы корпуса ПК.
•
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя, или система будет работать нестабильно.
•
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
6) FDD (Разъем для флоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие типы
флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1.2 Mбайт, 1.44 Mбайт, and 2.88 Mбайт. Перед тем как
подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт 1
на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа.
1
2
33
34
SYS_FAN1
1
1
CPU_FAN
1
SYS_FAN2
PWR_FAN
1
CPU_FAN:
Номер контакта
Пояснения
1
GND (контакт Земля)
2
+12V / контакт Контроль
скорости вращения
3
контакт датчика
4
контакт Контроль скоро
-
сти вращения
SYS_FAN1:
Номер контакта
Пояснения
1
GND (контакт Земля)
2
+12V / контакт Контроль
скорости вращения)
3
контакт датчика
4
контакт Контроль скоро
-
сти вращения)
SYS_FAN2/PWR_FAN:
Номер контакта
Пояснения
1
GND (контакт Земля)
2
+12V
3
контакт датчика
Характеристики
