Инсталляция аппаратного обеспечения
- 23 -

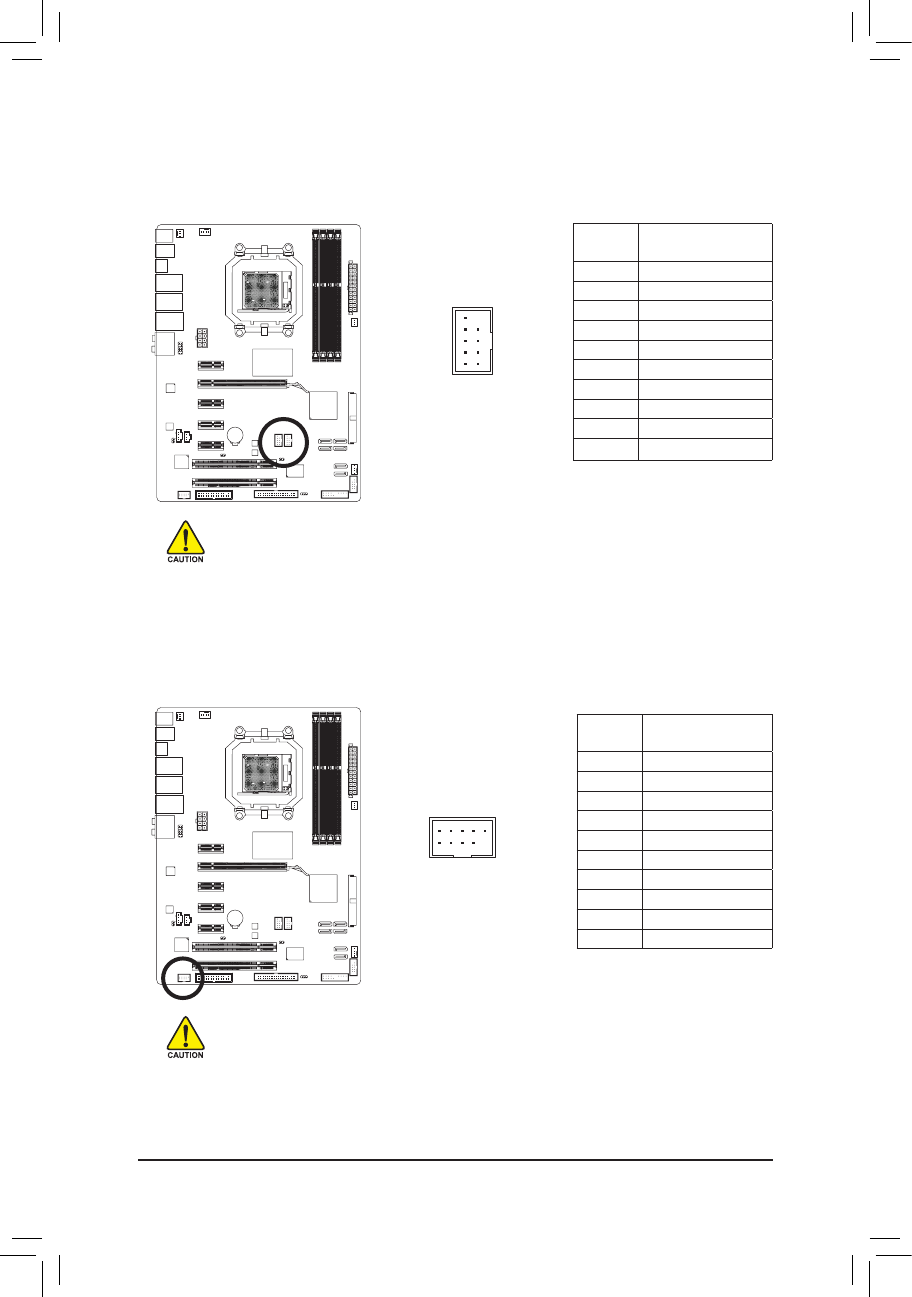

17) F_1394 (IEEE 1394a Разъем)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
системной плате.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
•
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
16) F_USB1/F_USB2 (USB Разъем)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1. Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
10
9
2
1
10
9
2
1
Номер
контакта
Пояснения
1
Питание (5 В)
2
Питание (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт Земля)
8
GND (контакт Земля)
9
Не используется
10
NC
Номер
контакта
Пояснения
1
TPA+
2
TPA-
3
GND (контакт Земля)-
4
GND (контакт Земля)
5
TPB+
6
TPB-
7
Питание (12 В)
8
Питание (12 В)
9
Не используется
10
GND (контакт Земля)
Характеристики
