Инсталляция аппаратного обеспечения
- 13 -

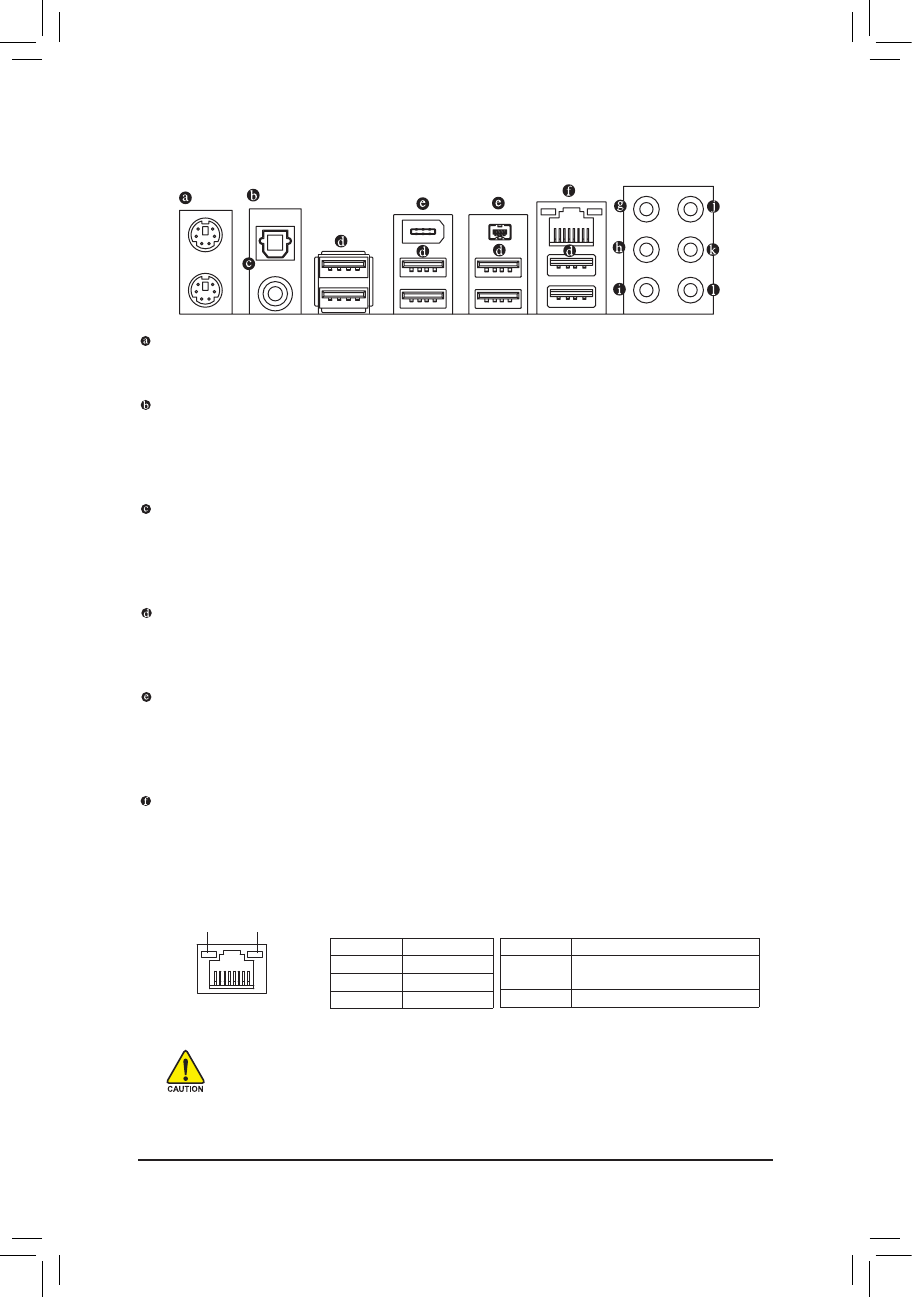

1-6 Интерфейсные разъемы на задней панели
•
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
системной платы, разорвите соединение с активным сетевым устройством, отключив от
него LAN-кабель, а уже затем отключите его от разъема на системной плате.
•
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Разъемы клавиатуры и мыши PS/2
Верхний (зеленый) разъем предназначен для подключения PS/2-мыши, нижний (фиолетовый) –
для подключения PS/2-клавиатуры.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны
взаимодействовать между собой средствами S/PDIF-интерфейса.
USB порт
USB порт поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПК высокоскоростные устройства в режиме hotplug (т.н. "горячая замена" -
подключение/отключение устройства к системе без необходимости отключения ПК). Используйте
этот порт для подключения периферийных устройств с интерфейсом IEEE 1394a.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Идикатор
активности LAN-
порта
Индикатор
LAN-
соединения/
Скорость
Порт LAN-интерфейса
Активность индикатора
Индикатор LAN-соединения/
Скорость
Состояние
Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Состояние
Пояснения
Мигает
Осуществляется прием и передача
данных
Выключен
Прием и передача данных отсутствуют
Характеристики
