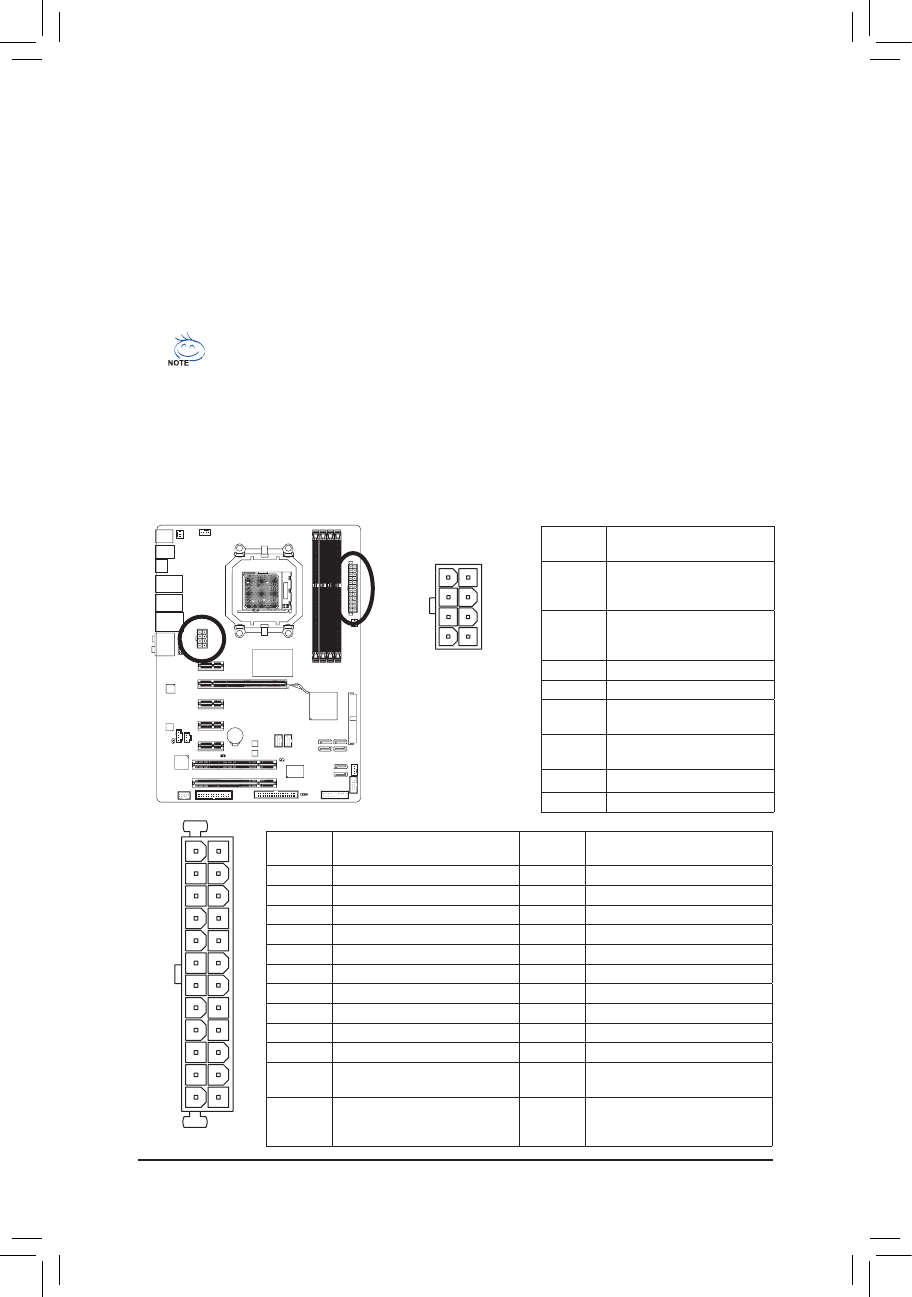

Инсталляция аппаратного обеспечения
- 16 -
ATX:
1/2) ATX_12V_2X4/ATX (8-контактный разъем питания ATX 12 В и 24-контактный
основной ATX-разъем питания)
С помощью основного ATX-разъема блок питания ПК обеспечивает все компоненты системной
платы стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
•
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
•
Разъемы питания на плате совместимы с 4-контактным ATX 12 В и 20-контактным ATX-
разъемами блока питания. В тех случаях, когда предполагается использовать блок
питания с 8-контактным ATX 12 В и 24-контактным ATX-разъемами удалите заглушку на
разъеме ATX 12 В и основном ATX-разъеме системной платы. Не подключайте кабели
блока питания с 4-контактным ATX 12 В и 20-контактным ATX-разъемами в секции ATX-
разъемов, защищенные заглушками.
ATX
13
1
24
12
1
4
5
8
ATX_12V_2X4
ATX_12V_2X4:
Номер
контакта
Пояснения
1
GND - контакт Земля (только
для 8-контактных разъемов
ATX 12 В)
2
GND - контакт Земля (только
для 8-контактных разъемов
ATX 12 В)
3
GND (контакт Земля)
4
GND (контакт Земля)
5
+12В (только для 8-контакт
-
ных разъемов ATX 12 В)
6
+12В (только для 8-контакт
-
ных разъемов ATX 12 В)
7
+12V
8
+12V
Номер
контакта
Пояснения
Номер
контакта
Пояснения
1
3,3V
13
3,3V
2
3,3V
14
-12V
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5V
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5V
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Сигнал Power Good
20
-5V
9
5VSB (в режиме ожидания +5V)
21
+5V
10
+12V
22
+5V
11
+12В (только для 24-контактных
ATX разъемов)
23
+5В (только для 24-контактных
ATX разъемов)
12
3,3В (только для 24-контактных
ATX разъемов)
24
GND - контакт "Земля"
(только для 24-контактных ATX
разъемов)
Характеристики
