Инсталляция аппаратного обеспечения
- 21 -

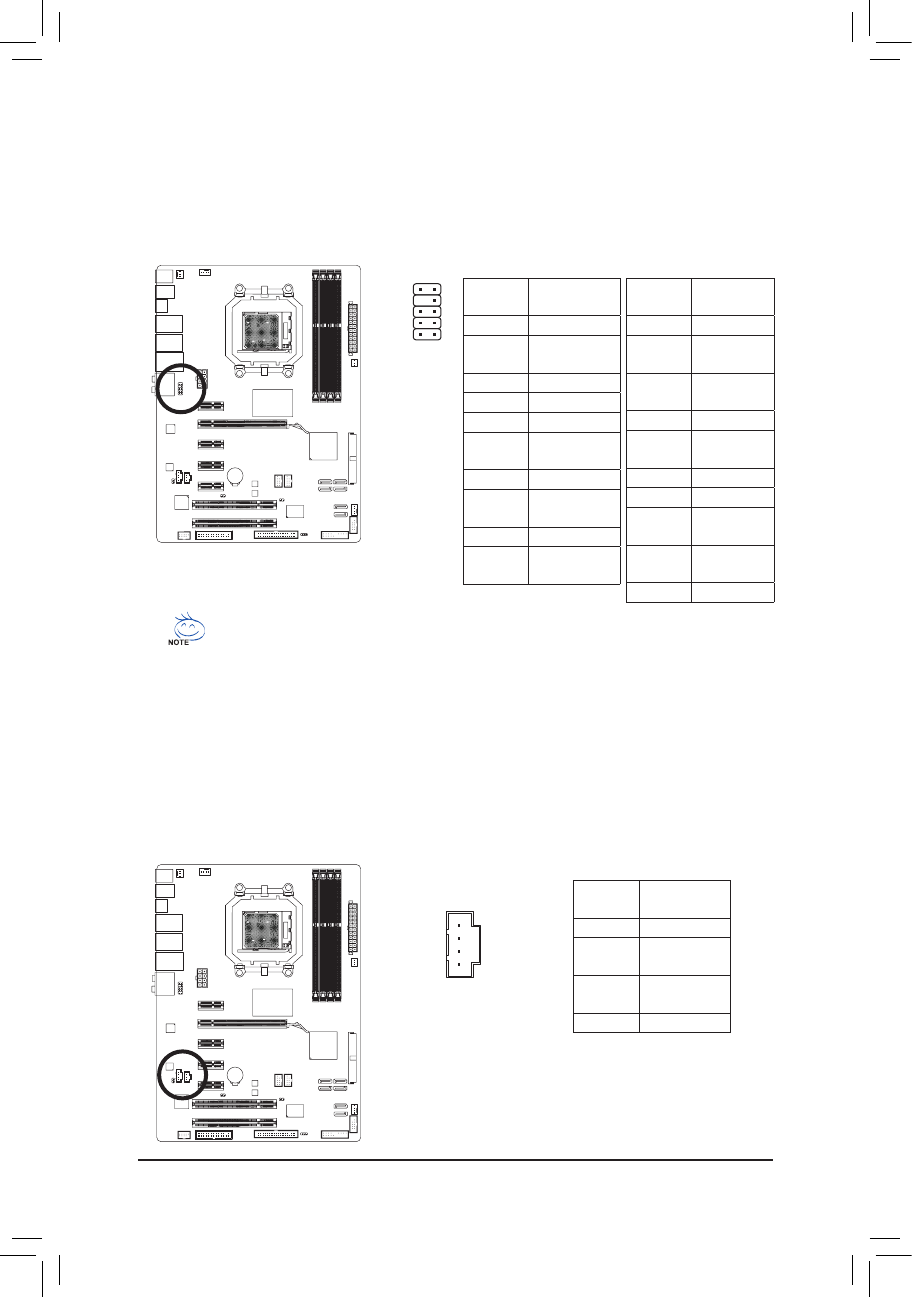

12) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition Audio (HD) и AC'97 и предназначена для подключения аудиосистемы ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
13) CD_IN (Разъем CD In)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
10
9
2
1
Для фронтальной панели
AC'97 Audio:
1
•
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с AC'97-аудиоподсистемой обратитесь за дополнительной
информацией к Главе 5, "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
•
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели обратитесь к Главе 5, "Конфигурирование
2/4/5.1/7.1-канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD
Audio).
•
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
Для фронтальной панели
HD Audio:
Номер
контакта
Пояснения
1
MIC2_L
2
GND (контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND (контакт
Земля)
7
FAUDIO_JD
8
Не использу
-
ется
9
LINE2_L
10
GND (контакт
Земля)
Номер
контакта
Пояснения
1
MIC
2
GND (контакт
Земля)
3
Питание
микрофона
4
NC
5
Линейный
выход (П)
6
NC
7
NC
8
Не исполь
-
зуется
9
Линейный
выход (Л)
10
NC
Номер
контакта
Пояснения
1
CD-L
2
GND (контакт
Земля)
3
GND (контакт
Земля)
4
CD-R
Характеристики
