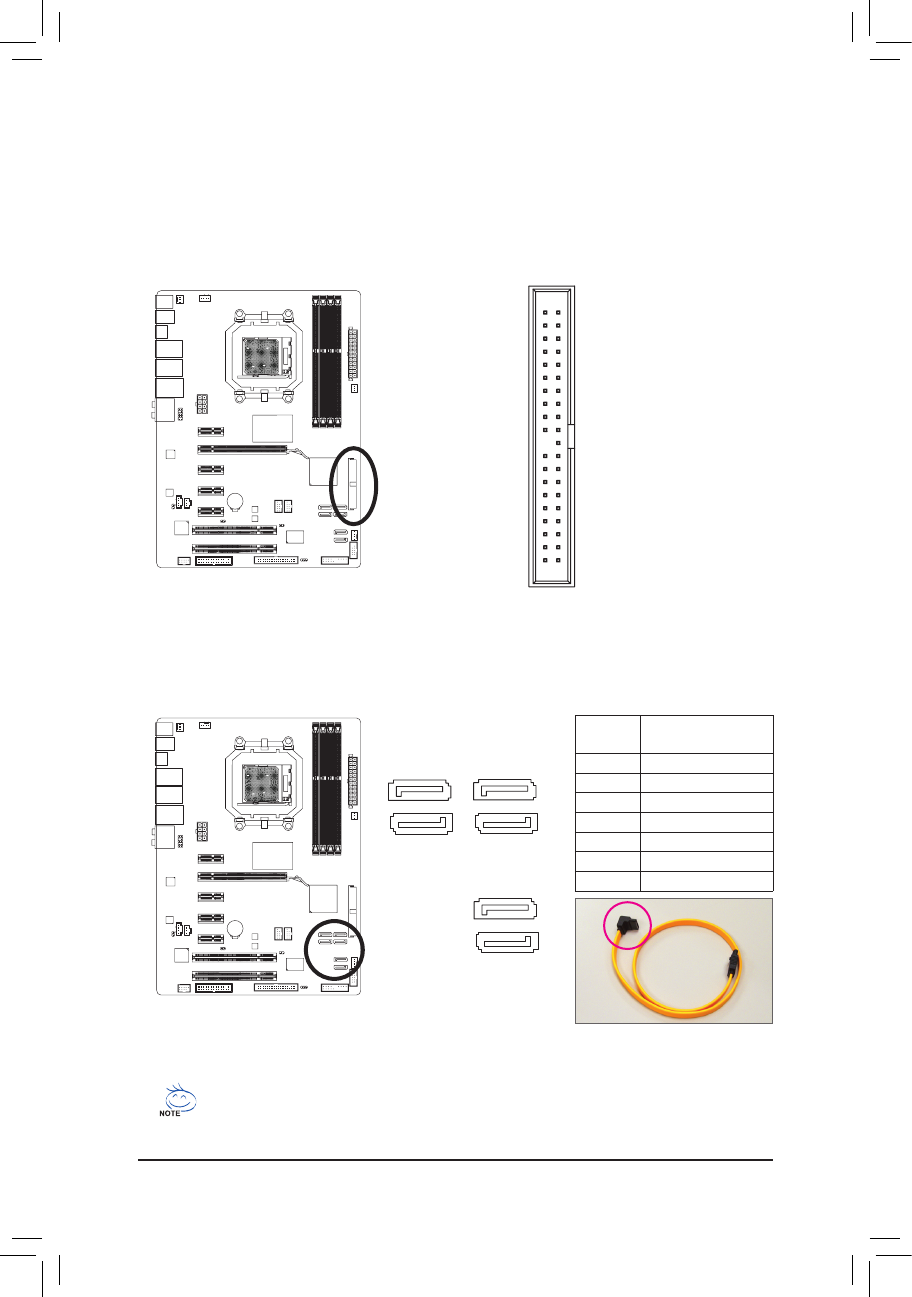

Инсталляция аппаратного обеспечения
- 18 -
7) IDE (IDE-разъем)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
2
40
1
39
8) SATA2_0/1/2/3/4/5 (разъемы SATA 3 Гбит/с)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/
с) и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
микросхемы AMD SB710 поддерживает массивы RAID 0, RAID 1, RAID 10 и JBOD. Информация о
настройке массивов RAID приведена в Главе 5, раздел «Конфигурирование SATA жестких дисков
дисков».
•
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
•
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
общее количество жестких дисков установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
1
7
1
7
SATA2_1
SATA2_0
1
7
1
7
SATA2_3
SATA2_2
1
7
1
7
SATA2_5
SATA2_4
Номер
контакта
Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
Характеристики
