Инсталляция аппаратного обеспечения
- 15 -

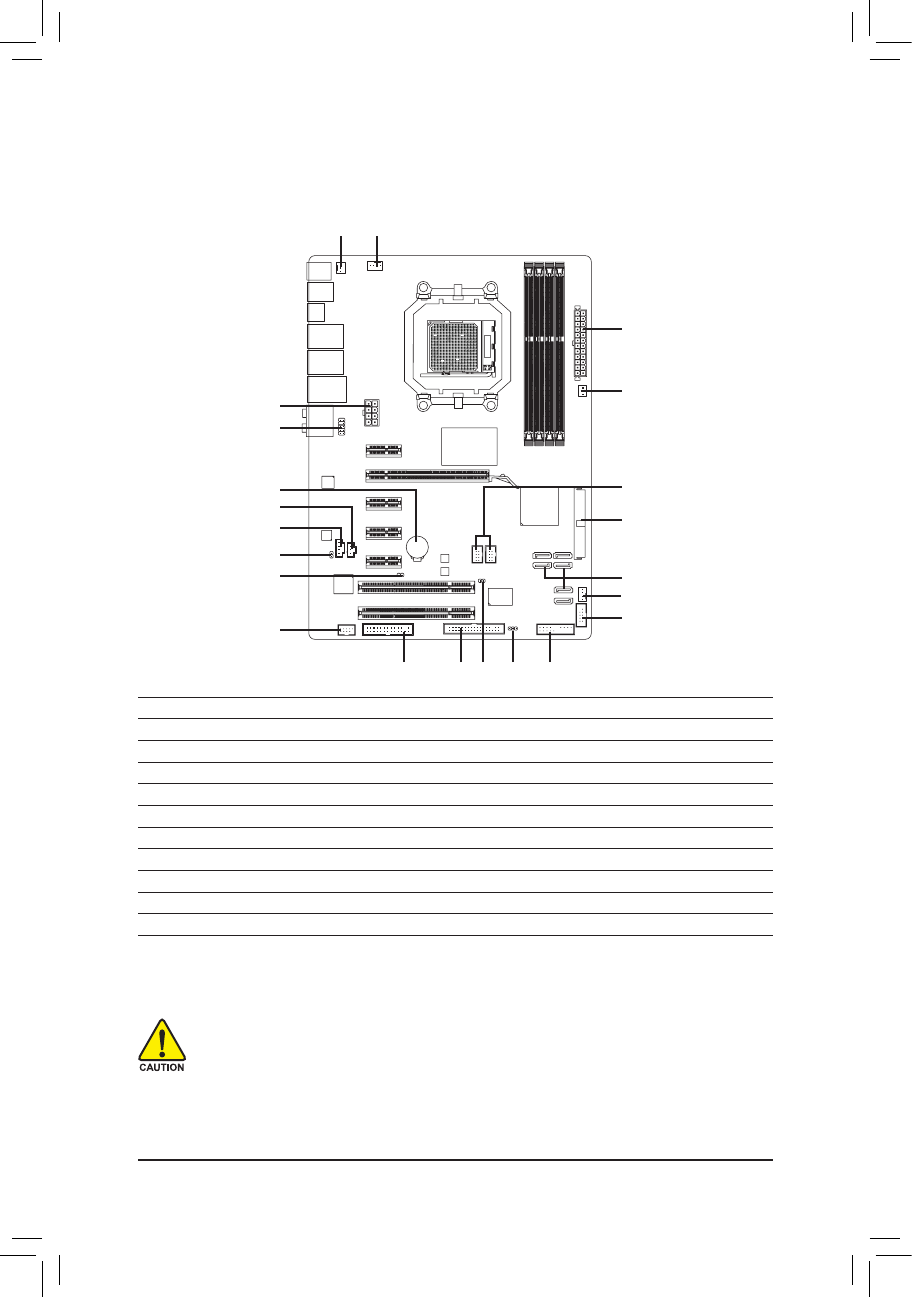

1-7 Разъемы на системной плате
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
• У
бедитесь, что разъемы подключаемых устройств совместимы с разъемами на системной
плате.
•
Чтобы исключить риск повреждения оборудования, перед установкой нового устройства
выключите ПК и отсоедините силовой кабель от блока питания.
•
После установки устройства перед включением компьютера убедитесь, что кабель
устройства подключен к разъему на системной плате должным образом.
1
2
3
4
5
17
6
7
8
9
12
14
15
4
11
16
13
18
10
20
21
19
1)
ATX_12V_2X4
12)
F_AUDIO
2)
ATX
13)
CD_IN
3)
CPU_FAN
14)
SPDIF_IN
4)
SYS_FAN1/SYS_FAN2
15)
SPDIF_OUT
5)
PWR_FAN
16)
F_USB1/F_USB2
6)
FDD
17)
F_1394
7)
IDE
18)
LPT
8)
SATA2_0/1/2/3/4/5
19)
COMA
9)
PWR_LED
20)
CI
10)
BAT
21)
CLR_CMOS
11)
F_PANEL
Характеристики
