Инсталляция аппаратного обеспечения
- 20 -

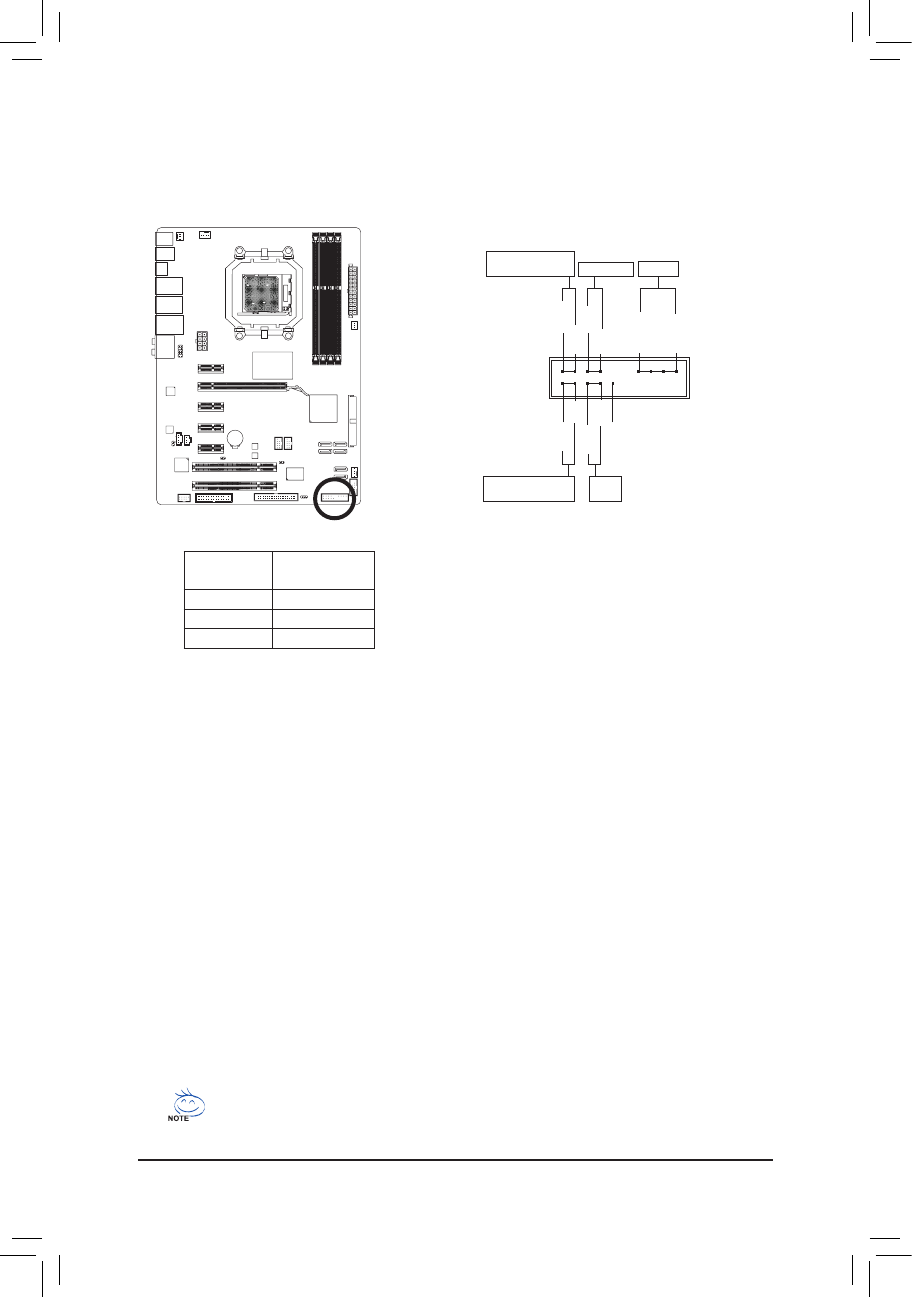

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL провода кнопок Power (Питание), Reset (Перезагрузка),
Chassis intrusion (датчик вскрытия корпуса), а также индикатора статуса шасси системного блока
и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены разъемы контактных групп
для динамика, кнопок Power, Reset, индикатора активности жесткого диска и Power и т.д.
После подключения всех кабелей еще раз проверьте полярность перед включением ПК.
•
PW (Кнопка Power, красный провод):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенным
образом (за дополнительной информацией обратитесь к Главе 2, разделы «BIOS Setup» и
«Power management Setup».)
•
SPEAK (Динамик, оранжевый провод):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5, "Устранение неисправностей".
•
HD (Индикатор активности жесткого диска, синий провод)
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES (Кнопка Reset, зеленый провод):
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели копуса ПК приводит к перезагрузке
компьютера.
•
NC (фиолетовый провод):
Зарезервирован.
•
MSG (Индикаторы Message/Power/Sleep, желтый провод)
Подключите индикатор статуса системы к разъему
фронтальной панели. После включения системы
светодиодный индикатор начнет светиться. Когда система
находится в режиме S1 индикатор мигает. Светодиодный
индикатор полностью отключается в те моменты, когда
система переходит в режимы S3/S4 или полностью выключена
(режим S5).
HD+
RES-
NC
SPEAK-
MSG+
PW+
Индикаторы Message/
Power/Sleep
Динамик
SPEAK+
Кнопка Power
Индикатор активности
жесткого диска
Кнопка
Reset
19
20
HD-
RES+
MSG-
PW
-
1
2
Состояние
системы
Индикатор
S0
On (Включен)
S1
Мигает
S3/S4/S5
Выключен
