- 23 -

Hardware Installation

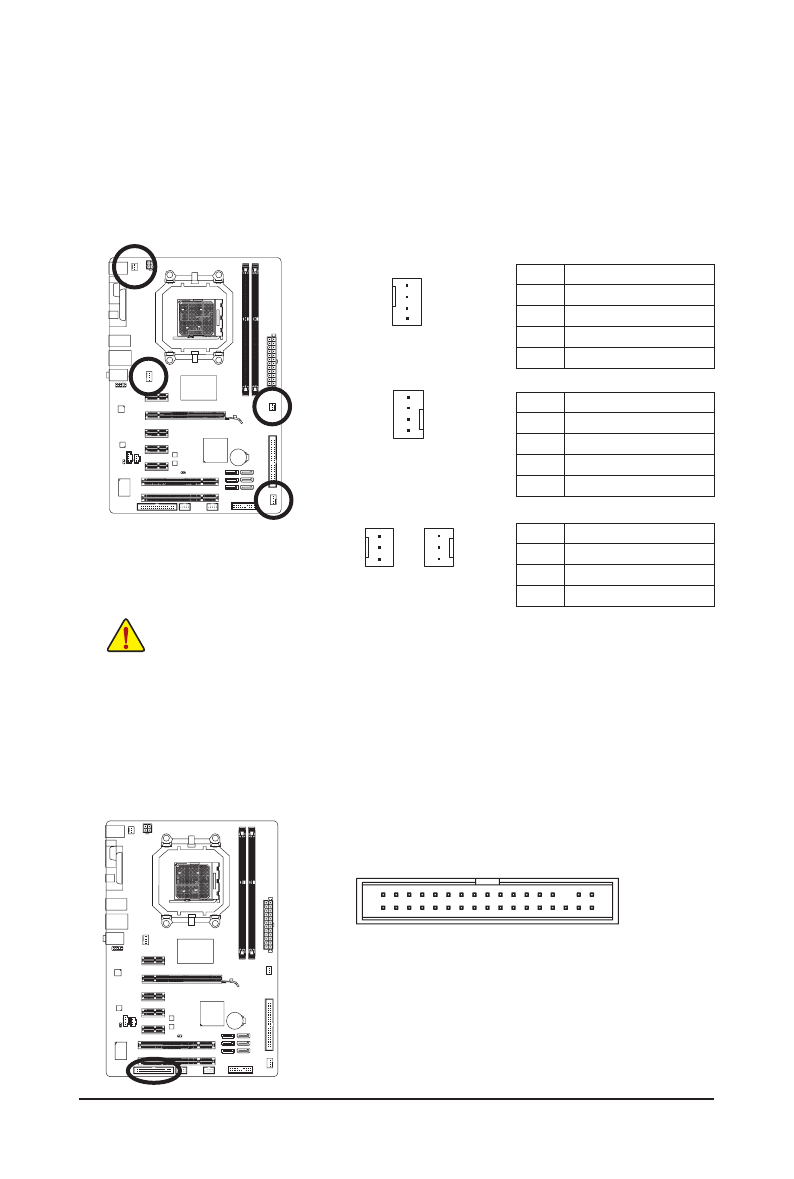

3/4/5) CPU_FAN / SYS_FAN1 / SYS_FAN2 / PWR_FAN (Fan Headers)

The motherboard has a 4-pin CPU fan header (CPU_FAN), a 4-pin (SYS_FAN1) and one 3-pin (SYS_
FAN2)  system  fan  headers,  and  a  3-pin  power  fan  header  (PWR_FAN).  Most  fan  headers  possess  a
foolproof insertion design. When connecting a fan cable, be sure to connect it in the correct orientation
(the black connector wire is the ground wire). The motherboard supports CPU fan speed control, which
requires the use of a CPU fan with fan speed control design. For optimum heat dissipation, it is recom-
mended that a system fan be installed inside the chassis.

CPU_FAN:

Pin No.  Definition
  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Speed Control

SYS_FAN:

Pin No.  Definition
  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Reserve

•

  Be sure to connect fan cables to the fan headers to prevent your CPU and system from over-

heating. Overheating may result in damage to the CPU or the system may hang.

•

  These  fan  headers  are  not  configuration  jumper  blocks.  Do  not  place  a  jumper  cap  on  the

headers.

CPU_FAN

SYS_FAN1

G.QBOFM

G.QBOFM

1

1

1

PWR_FAN

1

SYS_FAN2

SYS_FAN2/PWR_FAN:

Pin No.  Definition
  1

GND

  2

+12V

  3

Sense

6)  FDD (Floppy Disk Drive Connector)

This  connector  is  used  to  connect  a  floppy  disk  drive.  The  types  of  floppy  disk  drives  supported  are:
360 KB, 720 KB, 1.2 MB, 1.44 MB, and 2.88 MB. Before connecting a floppy disk drive, be sure to locate
pin 1 of the connector and the floppy disk drive cable. The pin 1 of the cable is typically designated by a
stripe of different color. For purchasing the optional floppy disk drive cable, please contact the local dealer.

1

2

33

34
