Hardware Installation
1-7 Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the
power cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.

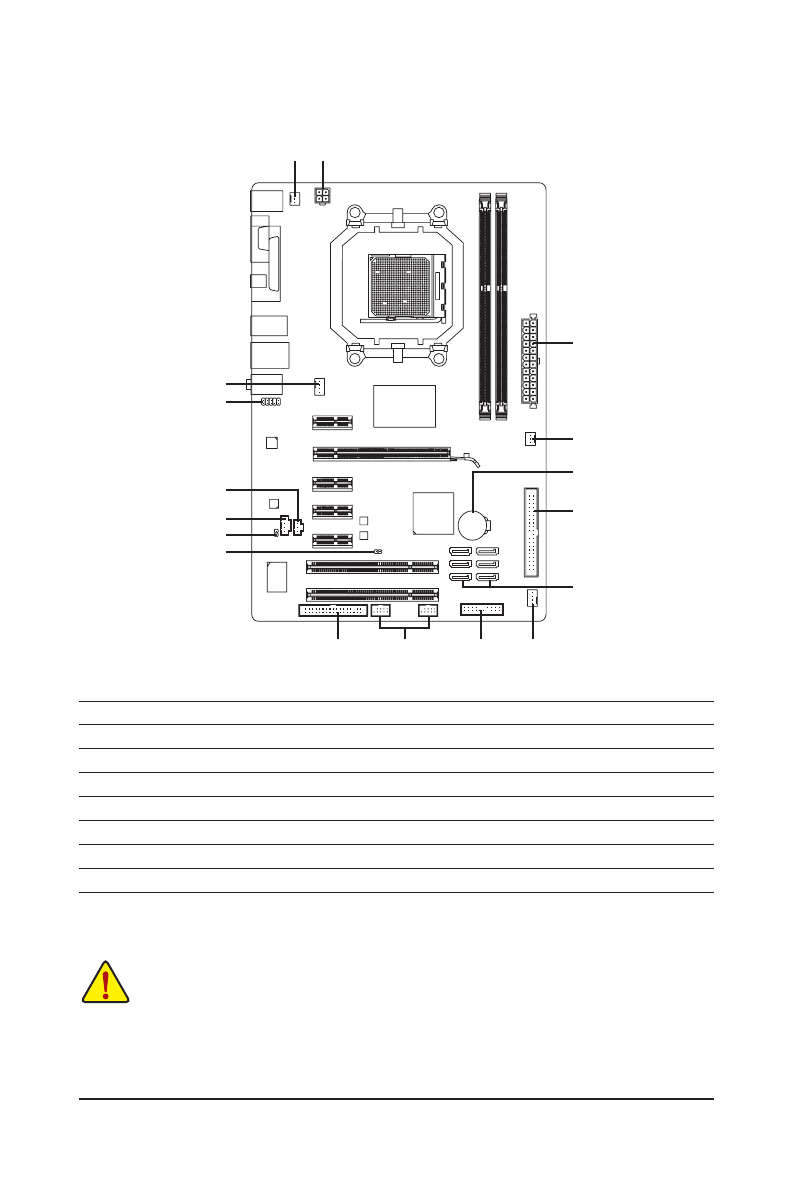

1)
ATX_12V
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/SYS_FAN2
5)
PWR_FAN
6)
FDD
7)
IDE
8)
SATA2_0/1/2/3/4/5
9)
F_PANEL
10)
F_AUDIO
11)
CD_IN
12)
SPDIF_IN
13)
SPDIF_OUT
14)
F_USB1/F_USB2
15)
BAT
16)
CLR_CMOS
1
3
10
11
6
4
9
8
7
2
5
12
15
4
13
14
16
