Hardware Installation
- 27 -

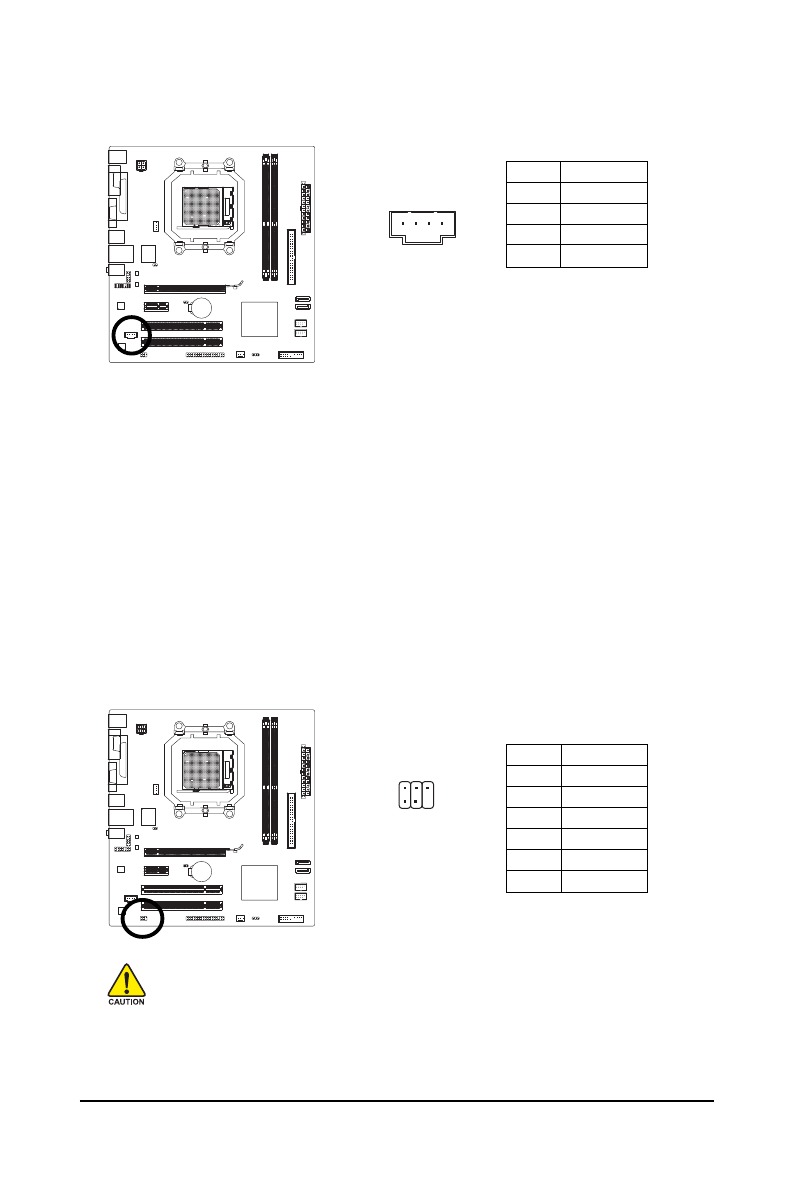

14) SPDIF_IO (S/PDIF Out Header)
This header supports digital S/PDIF out. Via an optional S/PDIF out cable, this header can connect
to an audio device that supports digital audio in. For purchasing the optional S/PDIF out cable,
please contact the local dealer.
Pin 1 (the red wire) of the S/PDIF out cable must align with pin 1 of the SPDIF_IO header.
Incorrect connection may render the device unusable or even result in damage to the
d e v i c e .
13) CD_IN (CD In Connector)
You may connect the audio cable that came with your optical drive to the header.
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
1
1
6
2
5
Pin No.
Definition
1
Power
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
