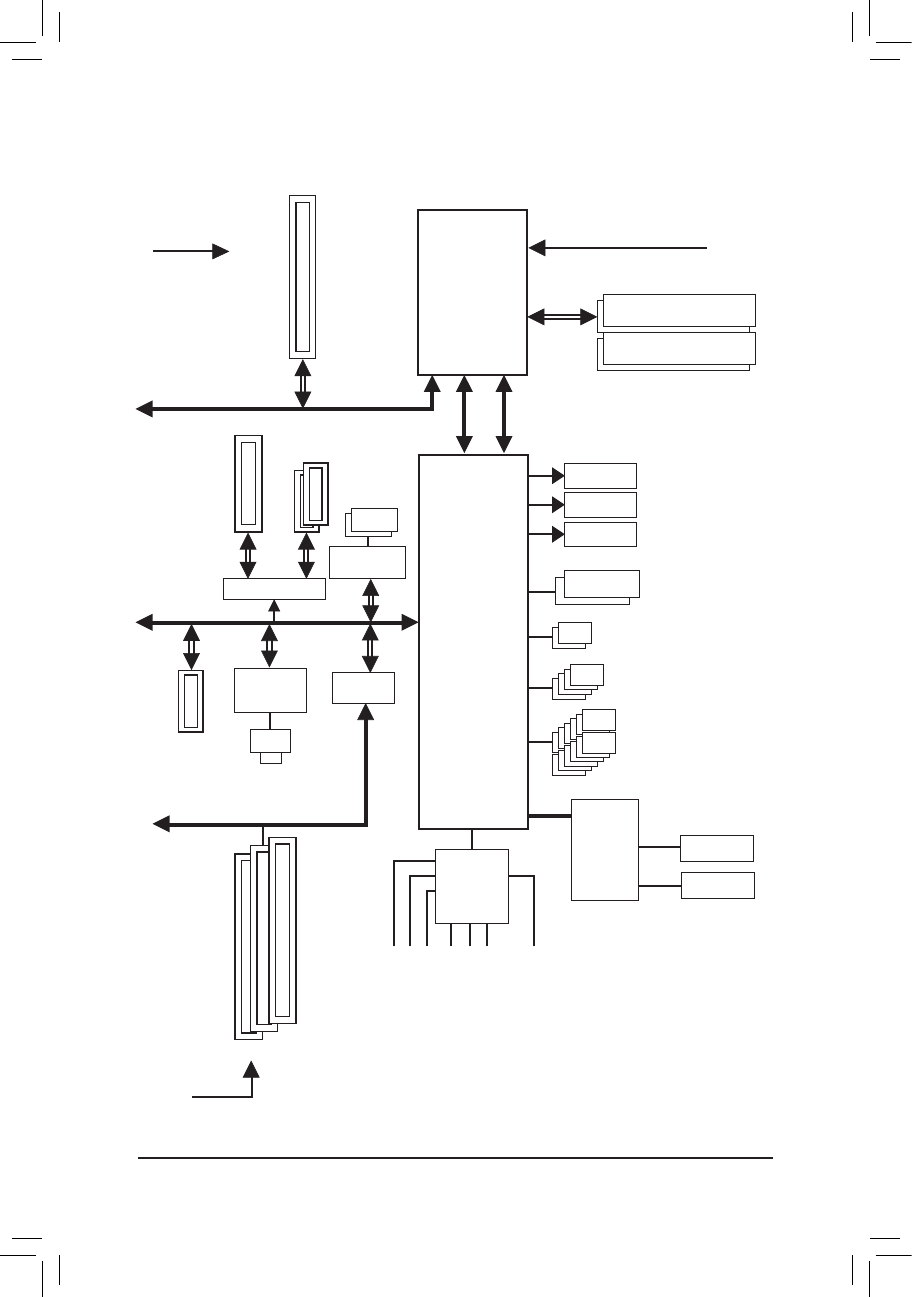

GA-H67A-USB3-B3 Motherboard Block Diagram
LGA1155
CPU
Intel
®
H67
PCI Express Bus
CPU CLK+/- (100 MHz)
PCIe CLK
(100 MHz)
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
DDR3 1333/1066/800 MHz
Dual Channel Memory
1 PCI Express x16
x16
DMI Interface
FDI Interface
PCI Express Bus
2 USB 3.0/2.0
Renesas
D720200
x1
LAN
RJ45
Realtek
RTL8111E
12 USB 2.0/1.1
4 SATA 3Gb/s
Dual BIOS
D-Sub
PS/2 KB/Mouse
COM
iTE
IT8728
LPC
Bus
3 PCI
PCI Bus
PCI CLK
(33 MHz)
iTE IT8892
Bridge
x1
2 SATA 6Gb/s
x1
DVI-D
HDMI
x4
x1
2 PCI Express x1
Switch
or
1 PCI Express x4
x1
1 PCI Express x1
