Hardware Installation

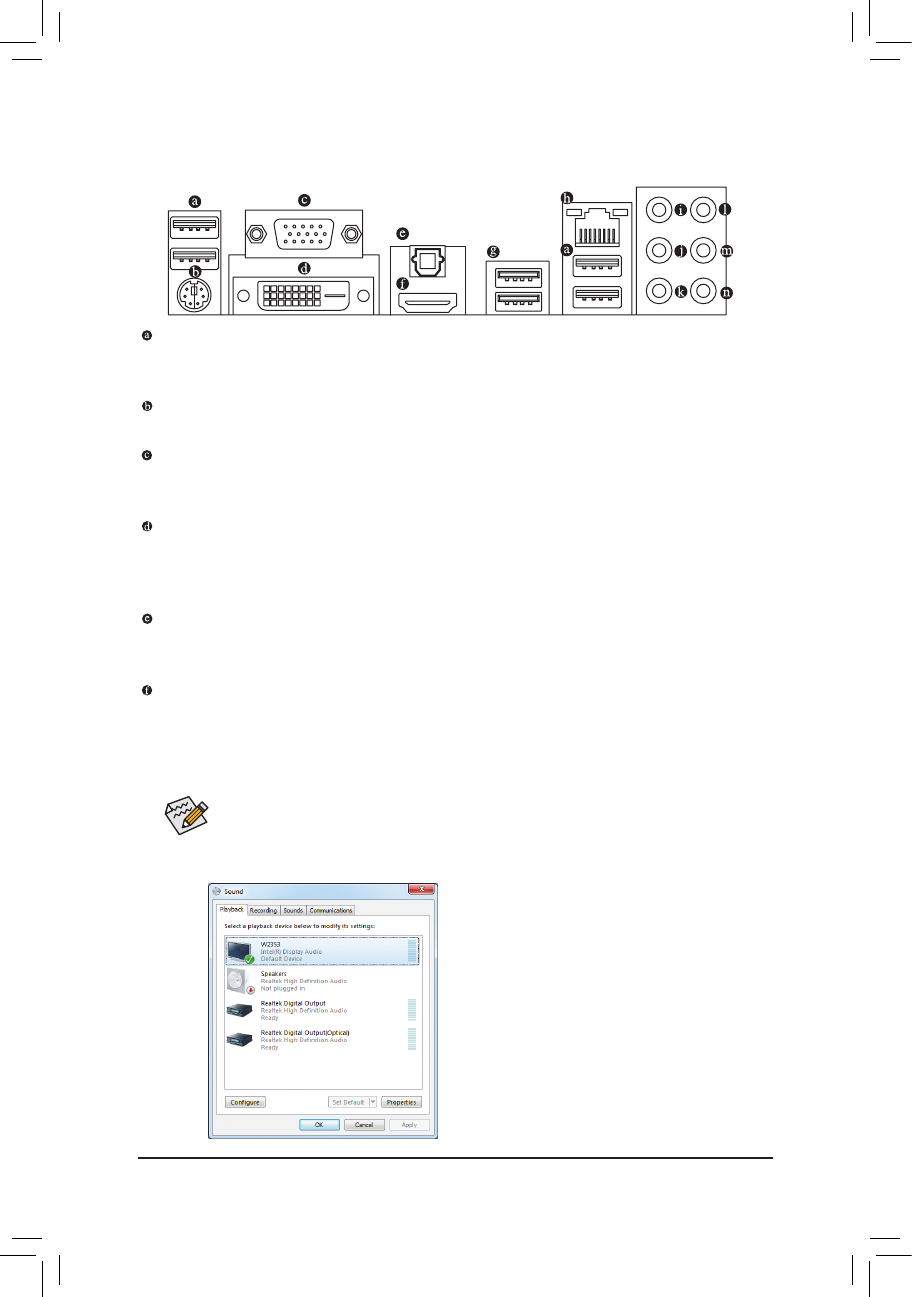

1-6  Back Panel Connectors

  USB 2.0/1.1 Port

The USB port supports the USB 2.0/1.1 specification. Use this port for USB devices such as a USB key

-

board/mouse, USB printer, USB flash drive and etc.

  PS/2 Keyboard/Mouse Port

Use this port to connect a PS/2 keyboard or mouse.

  D-Sub Port

The D-Sub port supports a 15-pin D-Sub connector. Connect a monitor that supports D-Sub connection
to this port.

  DVI-D Port

(Note)

The DVI-D port conforms to the DVI-D specification and supports a maximum resolution of 1920x1200 (the

actual  resolutions  supported  depend  on  the  monitor  being  used).  Connect  a  monitor  that  supports  DVI-D
connection to this port.

  Optical S/PDIF Out Connector

This connector provides digital audio out to an external audio system that supports digital optical audio.
Before using this feature, ensure that your audio system provides an optical digital audio in connector.

  HDMI Port

The  HDMI  (High-Definition  Multimedia  Interface)  provides  an  all-digital  audio/video  interface  to  transmit  the

uncompressed audio/video signals and is HDCP compliant. Connect the HDMI audio/video device to this port.

The HDMI Technology can support a maximum resolution of 1920x1200 but the actual resolutions supported

depend on the monitor being used.

•  After installing the HDMI device, make sure the default device for sound playback is the HDMI

device. (The item name may differ from operating system. Refer to the figure below for details.)

•  Please note the HDMI audio output only supports AC3, DTS and 2-channel-LPCM formats. (AC3 and

DTS require the use of an external decoder for decoding.)

In  Windows  7,  select  Start>Control  Panel>Hardware
and Sound>Sound>Playback, set

Intel(R) Display Au-

dio

to the default playback device.

(Note)   The DVI-D port does not support D-Sub con-

nection by adapter.
