- 18 -
8S661FXME-RZ Motherboard
English

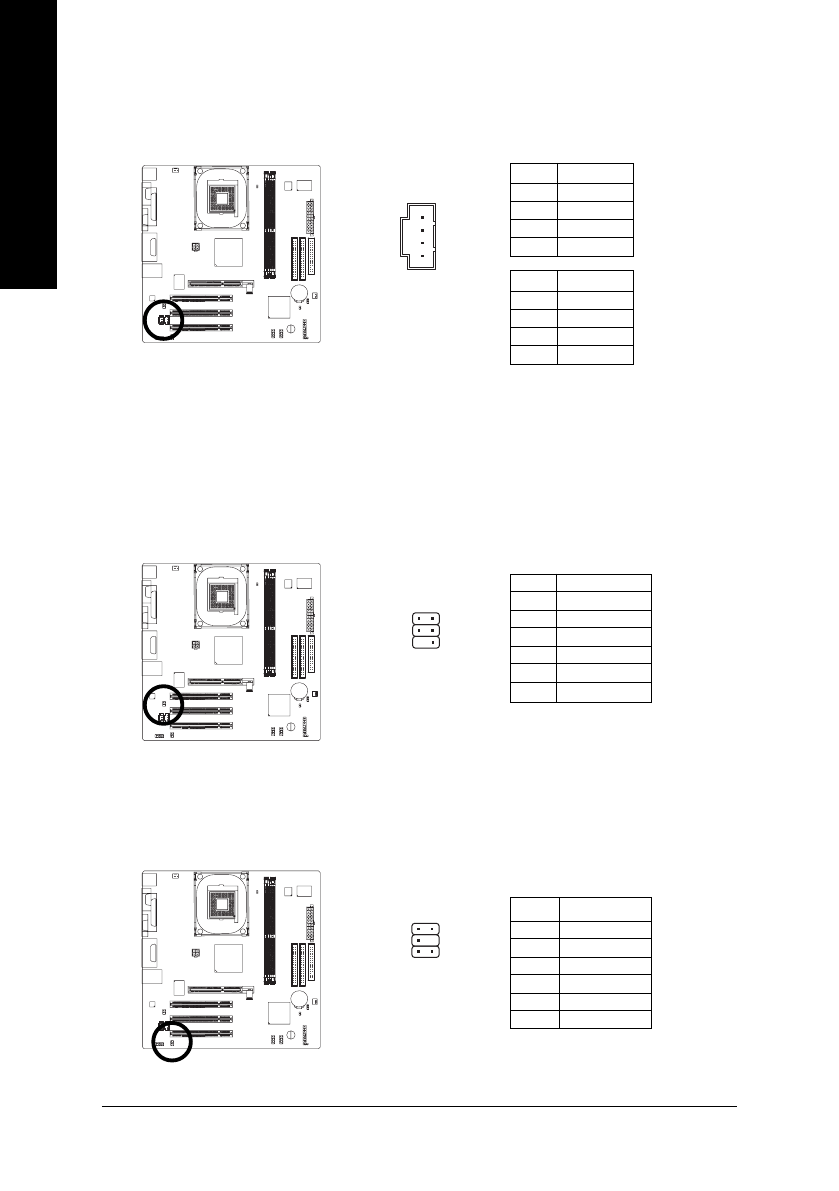

12/13) CD_IN (CD In Connector, black) / AUX_IN (AUX In Connector, white)
Connect CD-ROM or DVD-ROM audio out to the connector.
Connect other device (such as PCI TV Tunner audio out) to the connector.
14) SPDIF_IO (SPDIF In / Out Connector)
The SPDIF output is capable of providing digital audio to external speakers or compressed AC3
data to an external Dolby Digital Decoder. Use this feature only when your stereo system has
digital input function. Be careful with the polarity of the SPDIF_IO connector. Check the pin
assignment carefully while you connect the SPDIF cable, incorrect connection between the cable
and connector will make the device unable to work or even damage it. For optional SPDIF_IO
cable, please contact your local dealer.
Pin No. Definition
1
CD-L
2
GND
3
GND
4
CD_R
1
Pin No. Definition
1
AUX-L
2
GND
3
GND
4
AUX_R
15) SUR_CEN
Please contact your nearest dealer for optional SUR_CEN cable.
2
6
1
5
5
1
6
2
Pin No. Definition
1
SUR OUTL
2
SUR OUTR
3
GND
4
No Pin
5
CENTER_OUT
6
BASS_OUT
Pin No. Definition
1
Power
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
