- 12 -
8S661FXME-RZ Motherboard
English

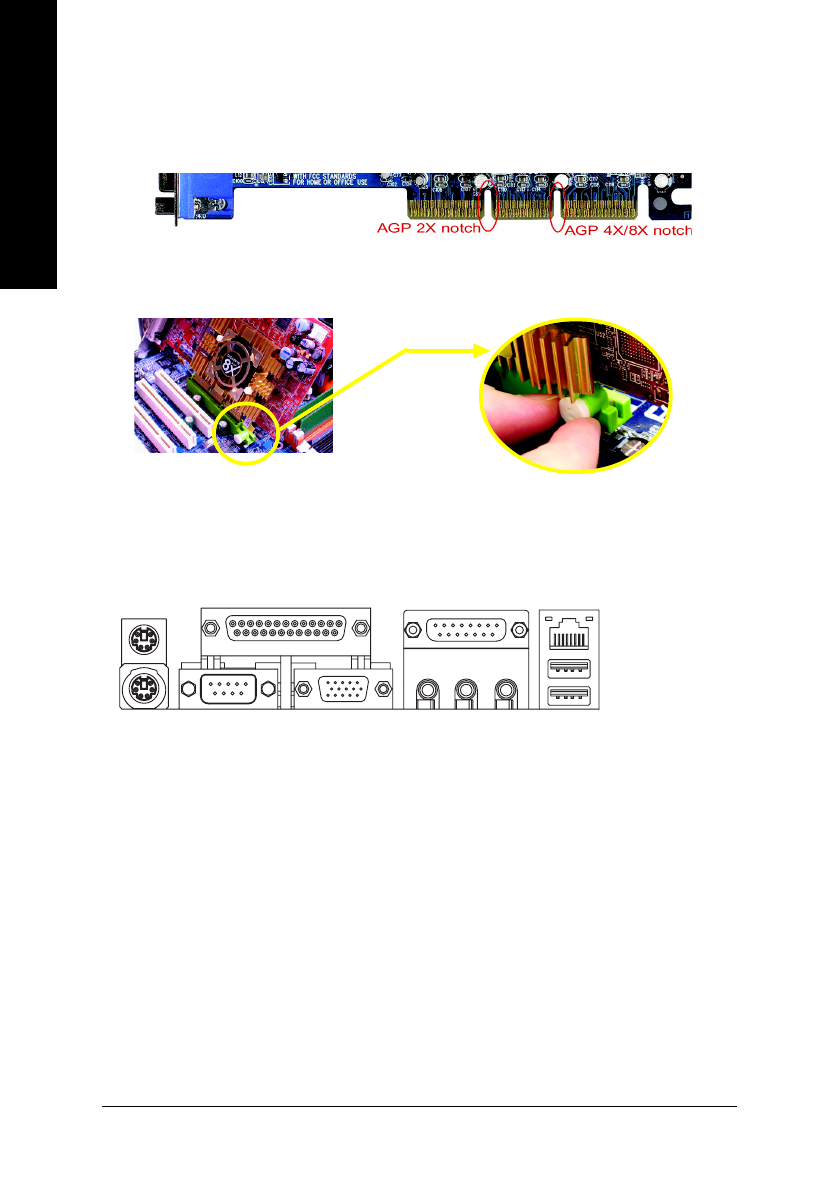

Step 3: Installation of Expansion Cards
1 . Read the related expansion card's instruction document before install the expansion card into the computer.
2 . Please make sure your AGP card is AGP 4X/8X (1.5V).
3 . Please carefully pull out the small white-drawable bar at the end of the AGP slot when you try to
install / uninstall the AGP card. Please align the AGP card to the onboard AGP slot and press firmly
down on the slot .Make sure your AGP card is locked by the small white-drawable bar.
AGP Card
Step 4: Installation of I/O Peripherals Cables
Step 4-1: I/O Back Panel Introduction
X
Y
Z
[
\
]
^
_
`
a
X
PS/2 Keyboard and PS/2 Mouse connector
This connector supports standard PS/2 keyboard and PS/2 mouse.
Y
Parallel port (LPT)
Device like printer can be connected to Parallel port.
Z
Serial port (COMA)
Mouse and modem etc. can be connected to Serial port.
[
VGA port
Monitor can be connected to VGA port.
\
Game/MIDI port
This connector supports joystick, MIDI keyboard and other relate audio devices.
]
Line Out jack
Connect the stereo speakers or earphone to this connector.
^
Line In jack
Devices like CD-ROM, walkman etc. can be connect to Line In jack.
