- 14 -

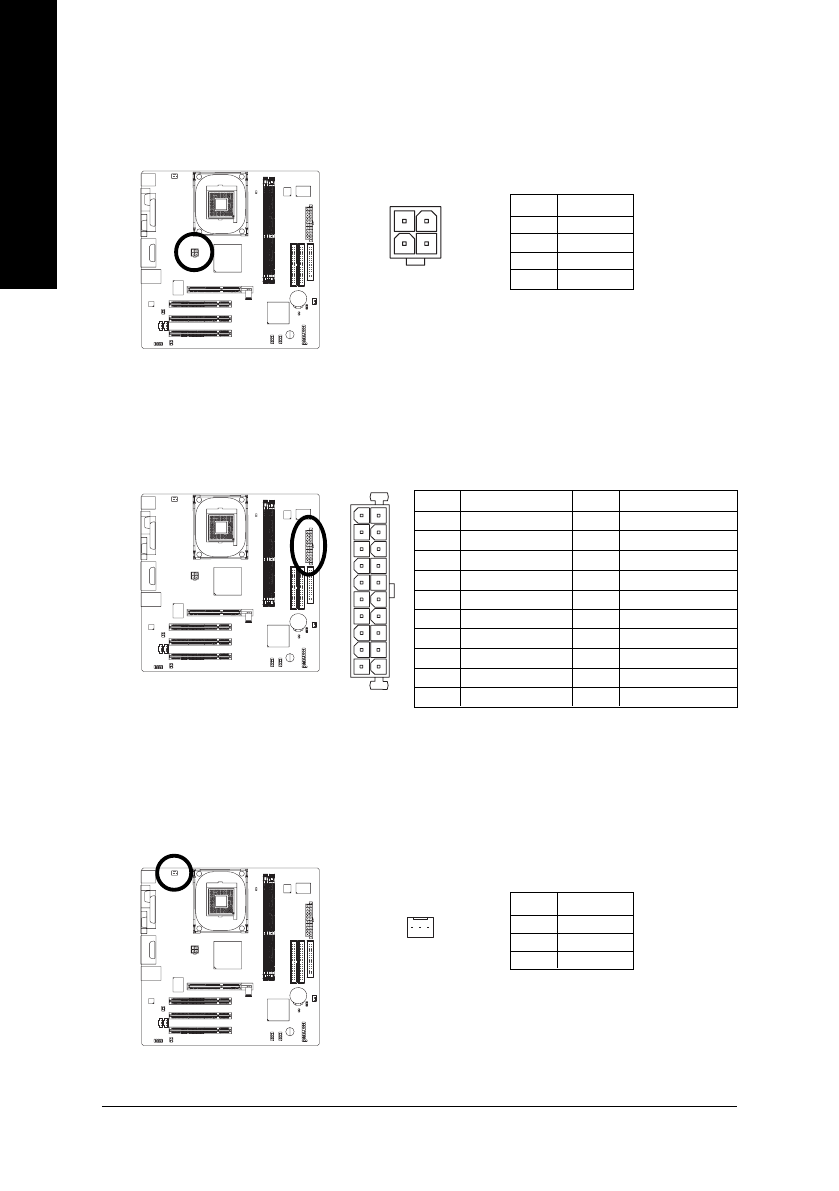

8S661FXME-RZ Motherboard
English
1) ATX_12V (+12V Power Connector)
This connector (ATX _12V) supplies the CPU operation voltage (Vcore).
If this " ATX_ 12V connector" is not connected, system cannot boot.
2) ATX (ATX Power)
AC power cord should only be connected to your power supply unit after ATX power cable and other
related devices are firmly connected to the mainboard.
2 0
1 1
1
1 0
Pin No. Definition
1
3.3V
2
3.3V
3
GND
4
+5V
5
GND
6
+5V
7
GND
8
Power Good
9
5V SB (stand by +5V)
10
+12V
Pin No. Definition
11
3.3V
12
-12V
13
GND
14
PS_ON(soft on/off)
15
GND
16
GND
17
GND
18
-5V
19
+5V
20
+5V
3) CPU_FAN (CPU FAN Connector)
A proper installation of the CPU cooler is essential to prevent the CPU from running under abnormal
condition or damaged by overheating. The CPU fan connector supports Max. current up to 600 mA.
1
2
4
1
3
Pin No.
Definition
1
GND
2
+12V
3
Sense
Pin No. Definition
1
GND
2
GND
3
+12V
4
+12V
