Hardware Installation Process
English
_
MIC In jack
Microphone can be connect to MIC In jack.
After installation of the audio driver, you are able to use 2/4/6-channel audio feature by software
selection. You can connect "Front speaker" to "Line Out" jack, Connect "Rear speaker" to "Line In"
jack and connect "Center/Subwoofer" to "MIC In" jack.
`
LAN port
LAN is fast Ethernet with 10/100Mbps speed.
a
USB port
Before you connect your device(s) into USB connector(s), please make sure your device(s) such
as USB keyboard, mouse, scanner, zip, speaker...etc. Have a standard USB interface. Also make
sure your OS supports USB controller. If your OS does not support USB controller, please contact
OS vendor for possible patch or driver upgrade. For more information please contact your OS or
device(s) vendors.

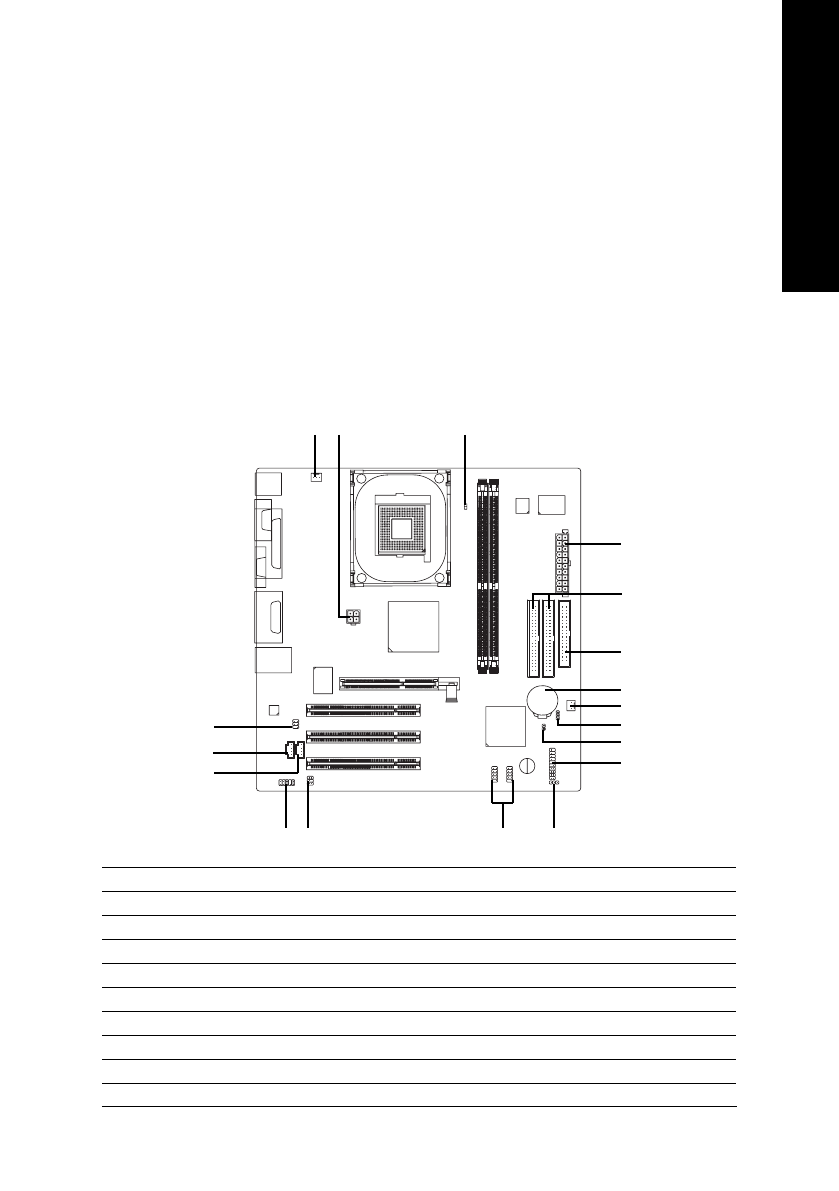

Step 4-2: Connectors Introduction
1) ATX_12V
2) ATX
3) CPU_FAN
4) SYS_FAN
5) FDD
6) IDE1 / IDE2
7) F_PANEL
8) PWR_LED
9) RAM_LED
10) BATTERY
11) F_AUDIO
12) CD_IN
13) AUX_IN
14) SPDIF_IO
15) SUR_CEN
16) F_USB1 / F_USB2
17) CLR_CMOS
18) C I
2
5
8
1
3
6
9
13
4
18
7
11
14
12
15
16
10
17
