Hardware Installation Process
English

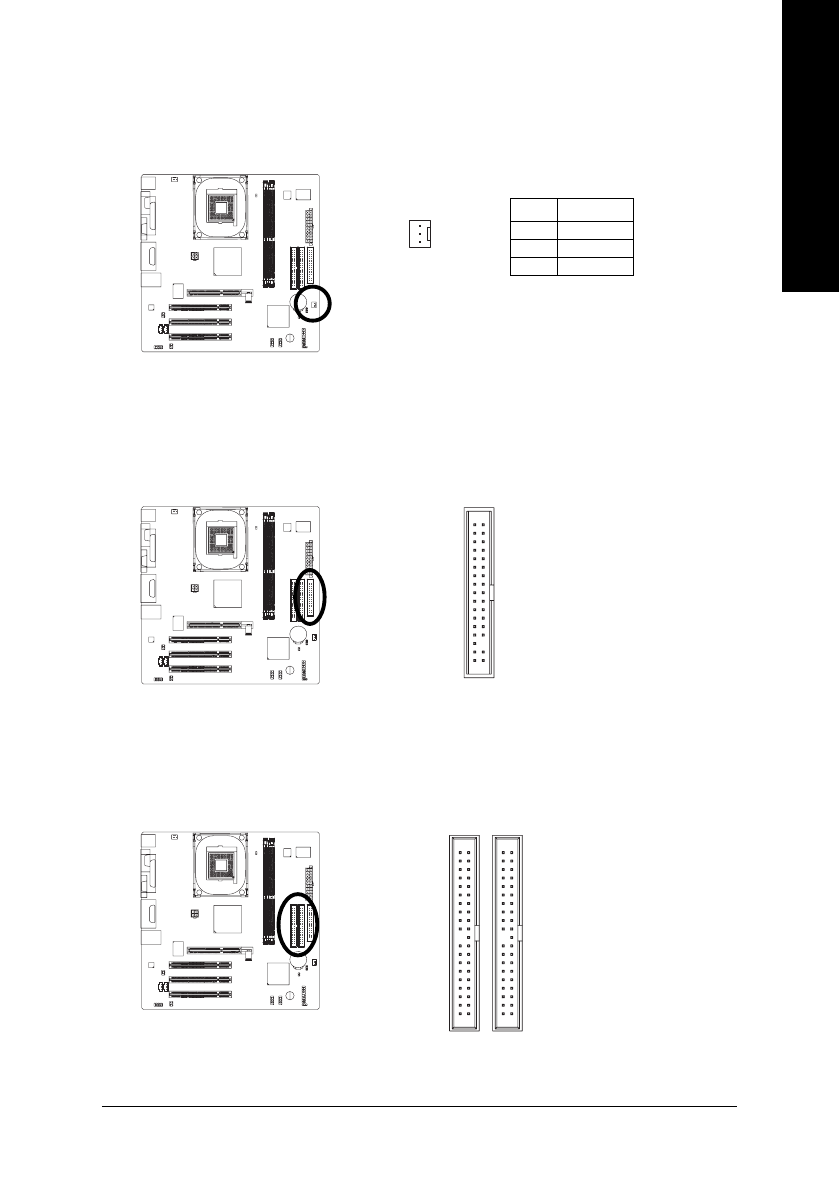

4) SYS_FAN (System Fan Connector)
This connector allows you to link with the cooling fan on the system case to lower the system
temperature.
5) FDD (Floppy Connector)
Please connect the floppy drive ribbon cables to FDD. It supports 360K,720K,1.2M,1.44M and
2.88Mbytes floppy disk types.
The red stripe of the ribbon cable must be the same side with the Pin1.
6) IDE1 / IDE2 (IDE Connector)
Please connect first harddisk to IDE1 and connect CDROM to IDE2.
The red stripe of the ribbon cable must be the same side with the Pin1.
IDE1
IDE2
1
3 9
2
4 0
1
3 4
2
3 3
1
Pin No.
Definition
1
GND
2
+12V
3
Sense
