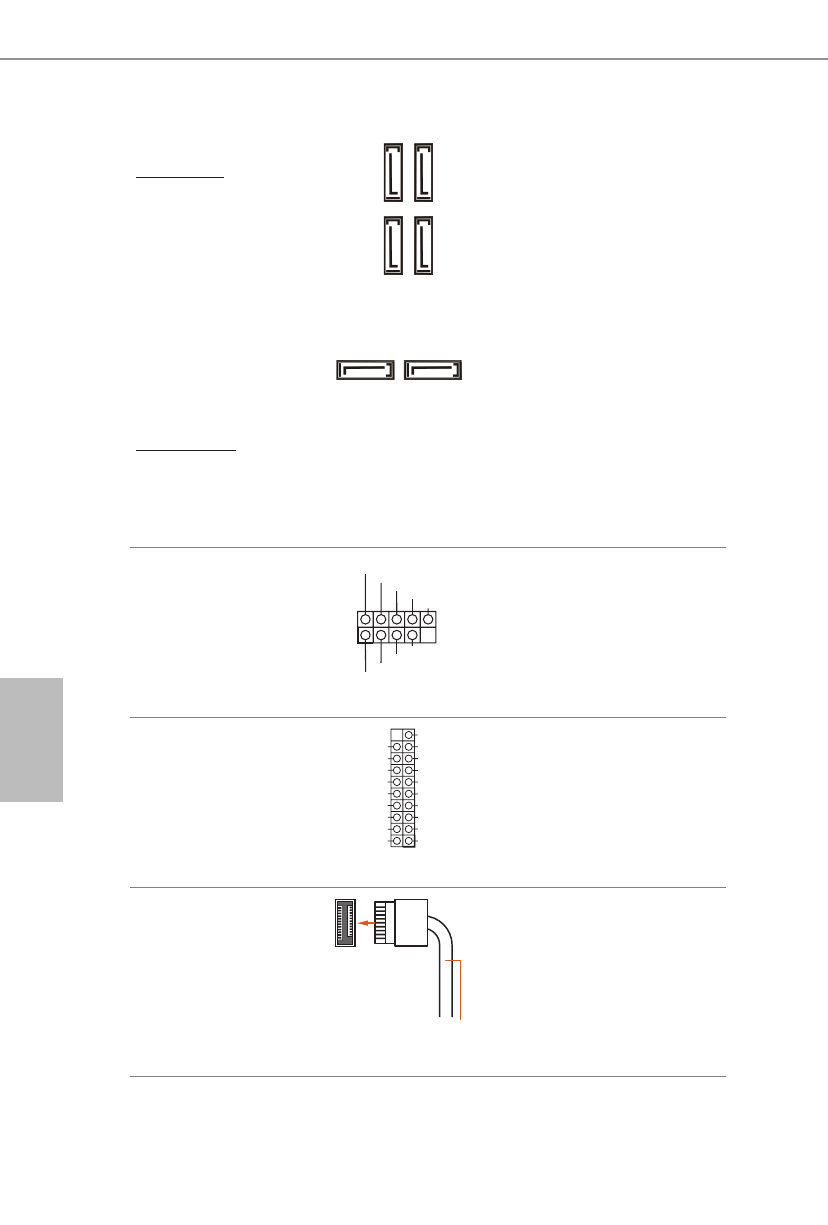

Разъемы Serial ATA3
Правый угол:
(SATA3_0:
см. стр.1, № 11)
(Верхний)
(SATA3_1:
см. стр.1, № 12)
(Нижний)
(SATA3_3:
см. стр.1, № 14)
(Нижний)
(SATA3_2:
см. стр.1, № 13)
(Верхний)
Вертикальный:
(SATA3_A1:
см. стр. 1, № 17)
(SATA3_A2:
см. стр. 1, № 18)
SATA3_A2 SATA3_A1
SA
TA3_1
SA
TA3_0
SA
TA3_3
SA
TA3_2
Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
* Если слот M2_2 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.
* Для минимизации времени
загрузки используйте порты
Intel® B660 SATA (SATA3_0) для
твердотельных накопителей.
Колодки USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 21)
(9-контактная, USB_5_6)
(см. стр. 1, № 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
На системной плате имеются
две колодки USB 2.0. Каждая
колодка USB 2.0 поддерживает
два порта.
Колодки USB 3.2 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 9)
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
На системной плате имеется
одна колодка USB 3.2 Gen1.
Эта колодка USB 3.2 Gen1
поддерживает два порта.
Колодка для порта USB
3.2 Gen2x2 Type C на
передней панели
(20 контактов, F_USB3_
TC_1)
(см. стр. 1, № 10)
USB Type-C Cable
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2x2
Type C на передней панели.
Эта колодка используется для
подключения модуля USB 3.2
Gen2x2 с дополнительными
портами USB 3.2 Gen2x2.
Характеристики
