Español

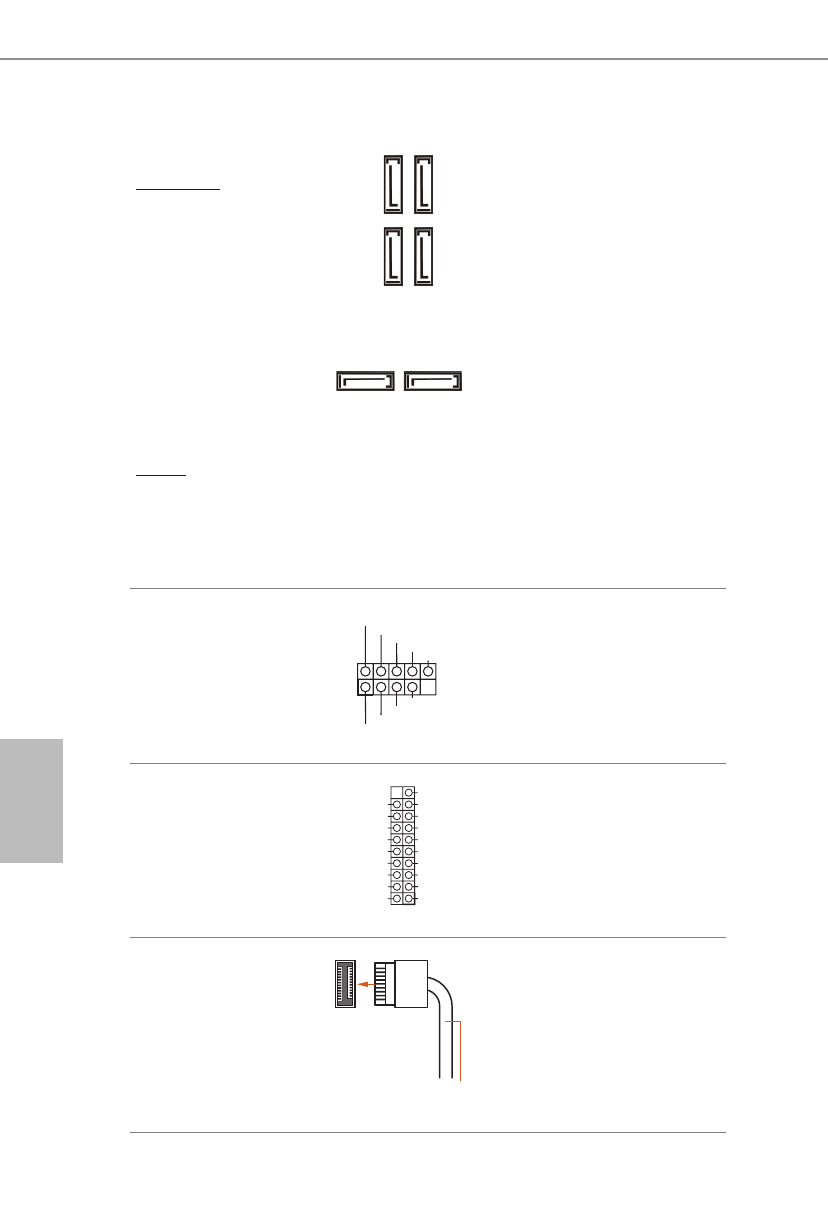

Conectores Serie ATA3
Ángulo recto:
(SATA3_0:
consulte la pág. 1, nº 11)
(Superior)
(SATA3_1:
consulte la pág. 1, nº 12)
(Inferior)
(SATA3_3:
consulte la pág. 1, nº 14)
(Inferior)
(SATA3_2:
consulte la pág. 1, nº 13)
(Superior)
Vertical:
(SATA3_A1:
consulte la pág.1, nº 17)
(SATA3_A2:
consulte la pág.1, nº 18)
SATA3_A2 SATA3_A1
SA
TA3_1
SA
TA3_0
SA
TA3_3
SA
TA3_2
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
*Para minimizar el tiempo de
arranque, use los puertos SATA
de Intel® B660 (SATA3_0) para las
unidades de estado sólido.
Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 21)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Hay dos bases de conexiones
USB 2.0 en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.
Cabezal USB 3.2 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág. 1, nº 9)
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
Esta placa base tiene otra base de
conexiones USB 3.2 Gen1. Esta
base de conexiones USB 3.2 Gen1
admite dos puertos.
Base de conexiones USB
3.2 Gen2x2 de tipo C en el
panel frontal
(F_USB3_TC_1 de 20
contactos)
(consulte la pág. 1, nº 10)
USB Type-C Cable
Existe una base de conexiones
USB 3.2 Gen2x2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB
3.2 Gen2x2 para puertos USB 3.2
Gen2x2 adicionales.
