104

Por

tuguês

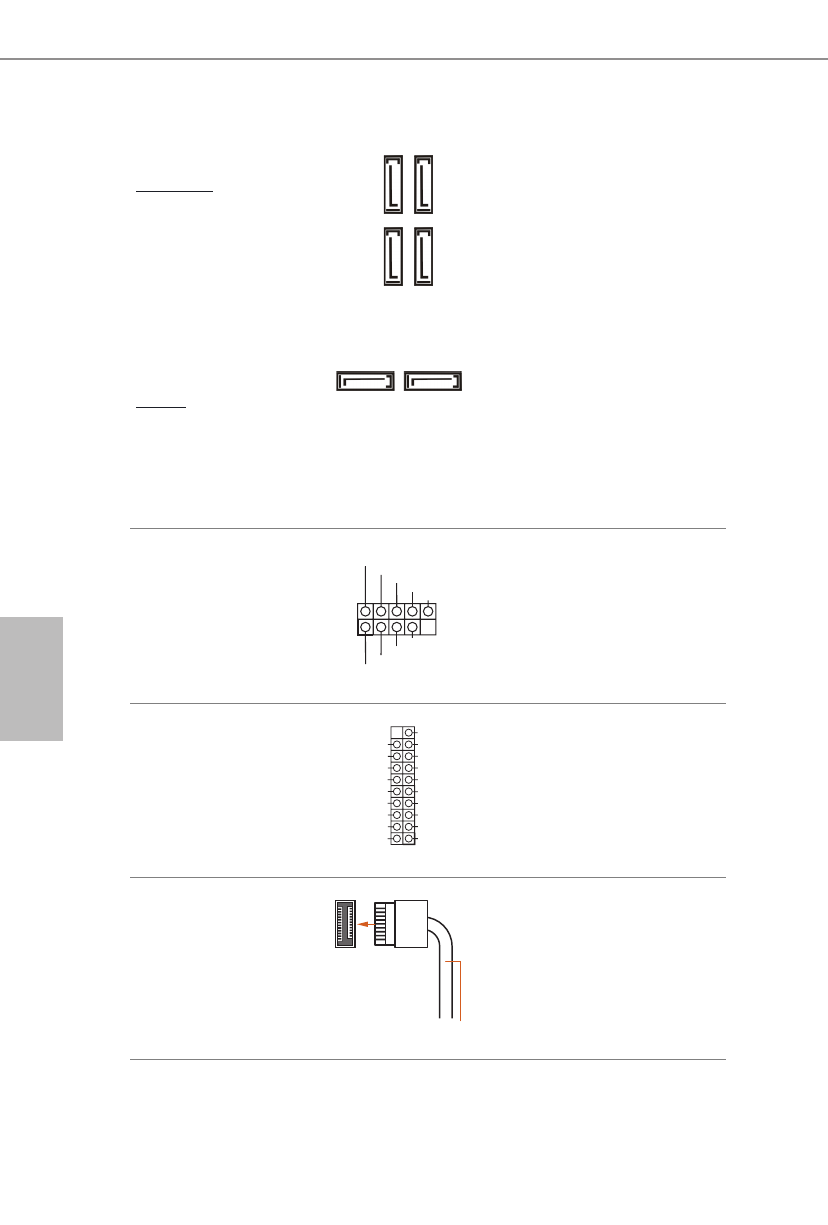

Conectores série ATA3
Ângulo reto:
(SATA3_0:
ver p.1, N.º 11) (superior)
(SATA3_1:
ver p.1, N.º 12)(inferior)
(SATA3_3:
ver p.1, N.º 14)(inferior)
(SATA3_2:
ver p.1, N.º 13) (superior)
Vertical:
(SATA3_A1:
ver p.1, N.º 17)
(SATA3_A2:
ver p.1, N.º 18)

SATA3_A2 SATA3_A1

SA

TA3_1

SA

TA3_0

SA

TA3_3

SA

TA3_2

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.

* Se M2_2 é ocupado por um
dispositivo tipo M.2 SATA,
SATA3_0 será desativado.

*Para minimizar o tempo de
inicialização, use portas Intel®
B660 SATA (SATA3_0) para os
seus SSDs.

Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 21)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 20)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes USB 2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode suportar duas portas.

Plataforma USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote USB 3.2 Gen1
nesta placa-mãe. Este suporte
USB 3.2 Gen1 pode suportar duas
portas.

Painel Frontal Tipo C USB
3.2 Suporte Gen2x2
(F_USB3_TC_1 de 20
pinos)
(ver p.1, N.º 10)

USB Type-C Cable

Existe um Painel Frontal Tipo
C USB 3.2 Suporte Gen2x2
nesta placa mãe. Este cabeçote
é utilizado para conectar um
módulo USB 3.2 Gen2x2 a portas
adicionais USB 3.2 Gen2x2.
