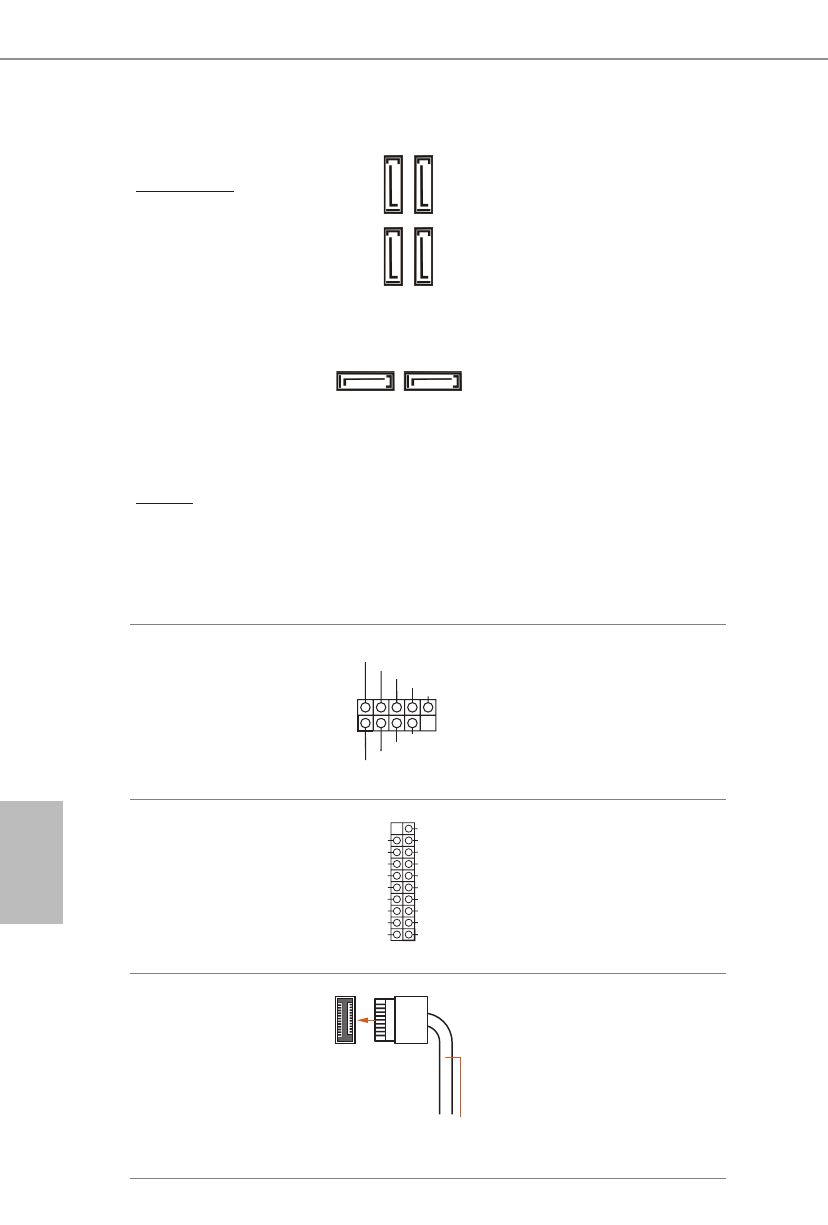

Connettori Serial ATA3
Angolo destroy:
(SATA3_0:
vedere pag.1, n. 11) (Supe-
riore)
(SATA3_1:
vedere pag.1, n. 12) (Infe-
riore)
(SATA3_3:
vedere pag.1, n. 14) (Infe-
riore)
(SATA3_2:
vedere pag.1, n. 13) (Supe-
riore)
Verticale:
(SATA3_A1:
vedere pag. 1, n. 17)
(SATA3_A2:
vedere pag. 1, n. 18)
SATA3_A2 SATA3_A1
SA
TA3_1
SA
TA3_0
SA
TA3_3
SA
TA3_2
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
* Per ridurre al minimo il tempo
d’avvio, utilizzare le porte SATA
Intel ® B660 (SATA3_0) per i
dispositivi SDD.
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 21)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Ci sono due connettori USB 2.0
su questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.
Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 9)
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
Su questa scheda madre c’è
un connettore USB 3.2 Gen1.
Questa basetta USB 3.2 Gen1 può
supportare due porte.
Connettore USB 3.2
Gen2x2 tipo C pannello
anteriore
(F_USB3_TC_1 a 20 pin)
(vedere pag. 1, n. 10)
USB Type-C Cable
È presente un connettore USB 3.2
Gen2x2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen2x2 per porte USB 3.2
Gen2x2 supplementari.
