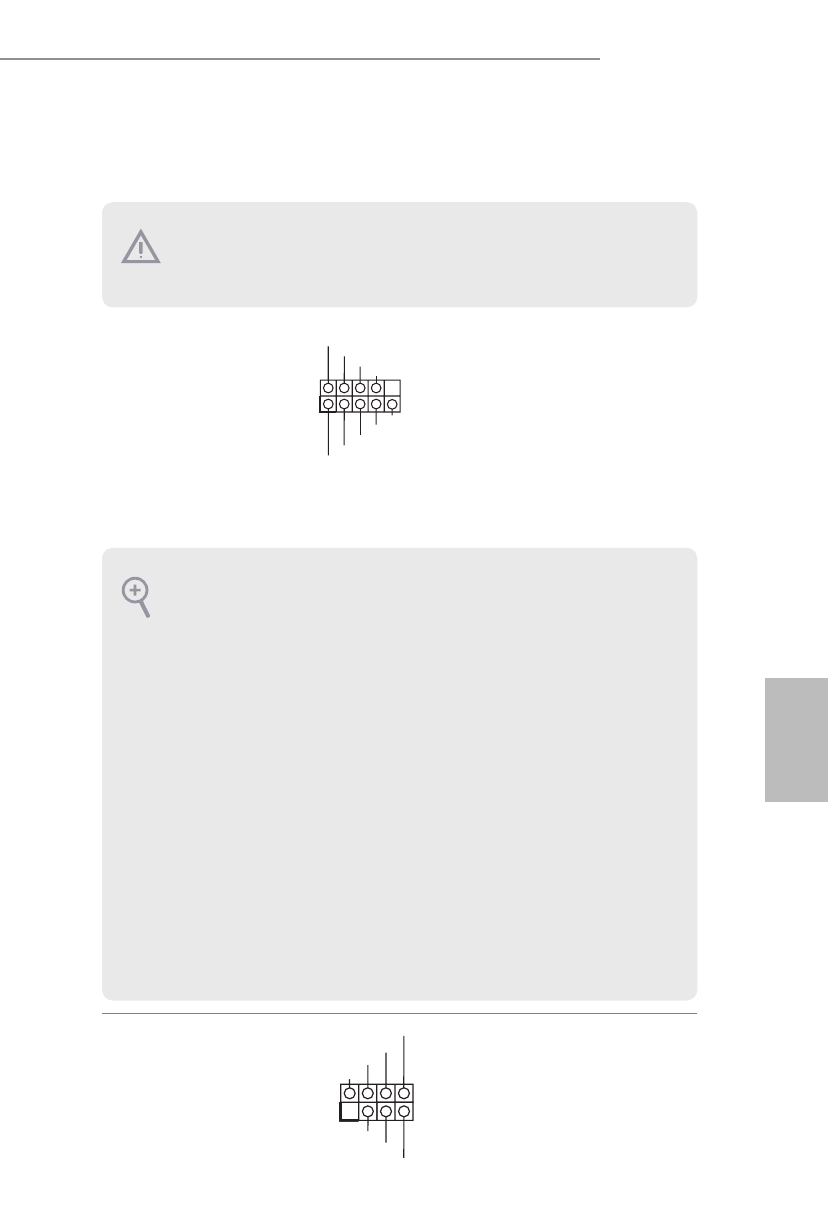

1.4 Колодки и разъемы, расположенные на системной
плате
Расположенные на системной плате колодки и разъемы НЕ являются перемычками.
НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка
перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое
повреждение системной платы.
Колодка системной
панели
(9-контактная, PANEL1)
(см. стр. 1, № 15)
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Подключите расположенные
на корпусе выключатель
питания, кнопку перезагрузки и
индикатор состояния системы
к этой колодке в соответствии
с распределением контактов,
приведенным ниже. Перед
подключением кабелей
определите положительный и
отрицательный контакты.
Колодка с разъемами
датчика вскрытия
корпуса и динамика
(7-контактный, SPK_
CI1)
(см. стр. 1, № 22)
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
Предназначена для
подключения датчика вскрытия
корпуса и корпусного динамика.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно
настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели
корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он
завис и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится
в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме
ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на
передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет
считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель
включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор
питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При
подключении передней панели к этой колодке правильно подключайте провода к
контактам.
