English

20

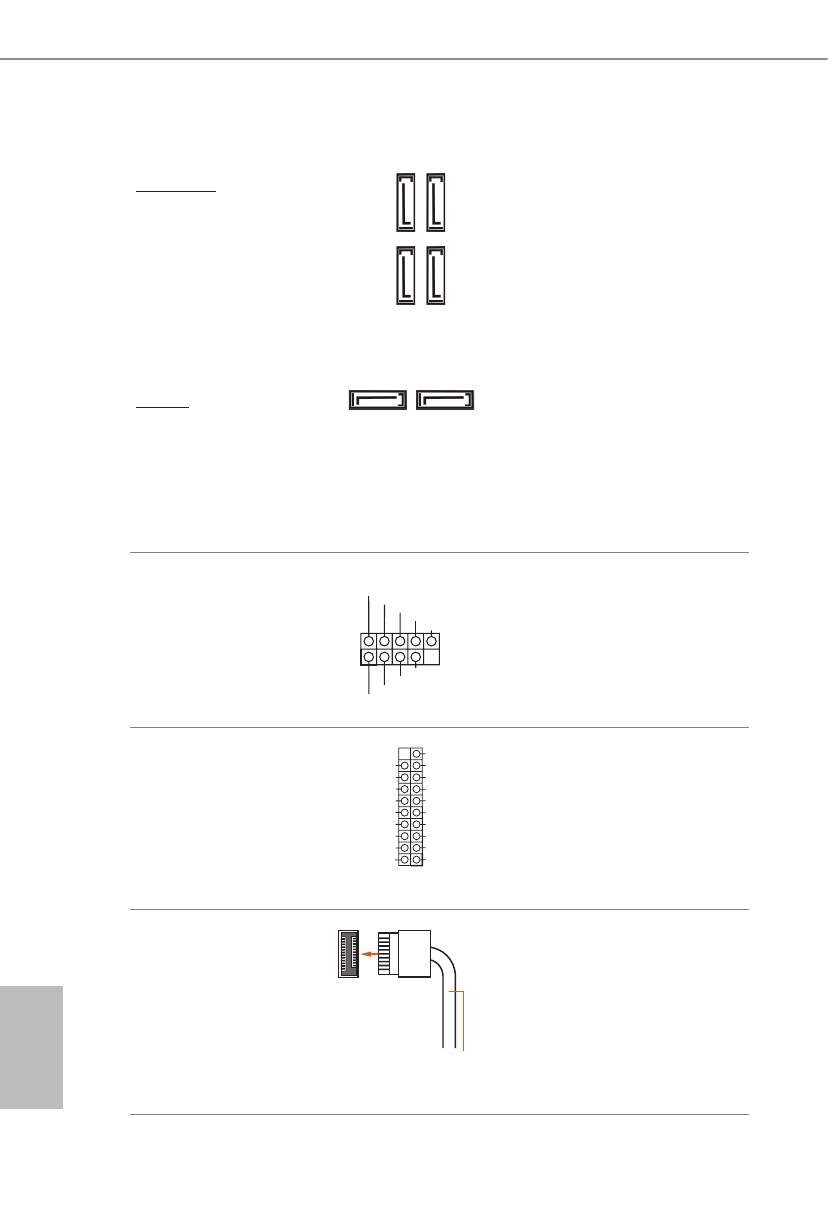

Serial ATA3 Connectors
Right Angle:
(SATA3_0:
see p.1, No. 11)(Upper)
(SATA3_1:
see p.1, No. 12)(Lower)
(SATA3_2:
see p.1, No. 14)(Upper)
(SATA3_3:
see p.1, No. 13)(Lower)
Vertical:
(SATA3_A1:
see p.1, No. 17)
(SATA3_A2:
see p.1, No. 18)

These six SATA3 connectors
support SATA data cables for
internal storage devices with
up to 6.0 Gb/s data transfer
rate.
* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_0 will be disabled.

*To minimize the boot time,
use Intel® B660 SATA ports
(SATA3_0) for your SSDs.

USB 2.0 Headers
(9-pin USB_3_4)
(see p.1, No. 21)
(9-pin USB_5_6)
(see p.1, No. 20)

There are two USB 2.0 headers
on this motherboard.

Each

USB 2.0 header can support
two ports.

USB 3.2 Gen1 Header
(19-pin USB3_5_6)
(see p.1, No. 9)

There is one USB 3.2 Gen1
header on this motherboard.
This USB 3.2 Gen1 header can
support two ports.

Front Panel Type C USB
3.2 Gen2x2 Header
(20-pin F_USB3_TC_1)
(see p.1, No. 10)

There is one Front Panel Type
C USB 3.2 Gen2x2 Header
on this motherboard. This
header is used for connecting
a USB 3.2 Gen2x2 module for
additional USB 3.2 Gen2x2
ports.

SATA3_A2 SATA3_A1

SA

TA3_1

SA

TA3_0

SA

TA3_3

SA

TA3_2

USB Type-C Cable

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
