116

Polsk

i

Polsk
i

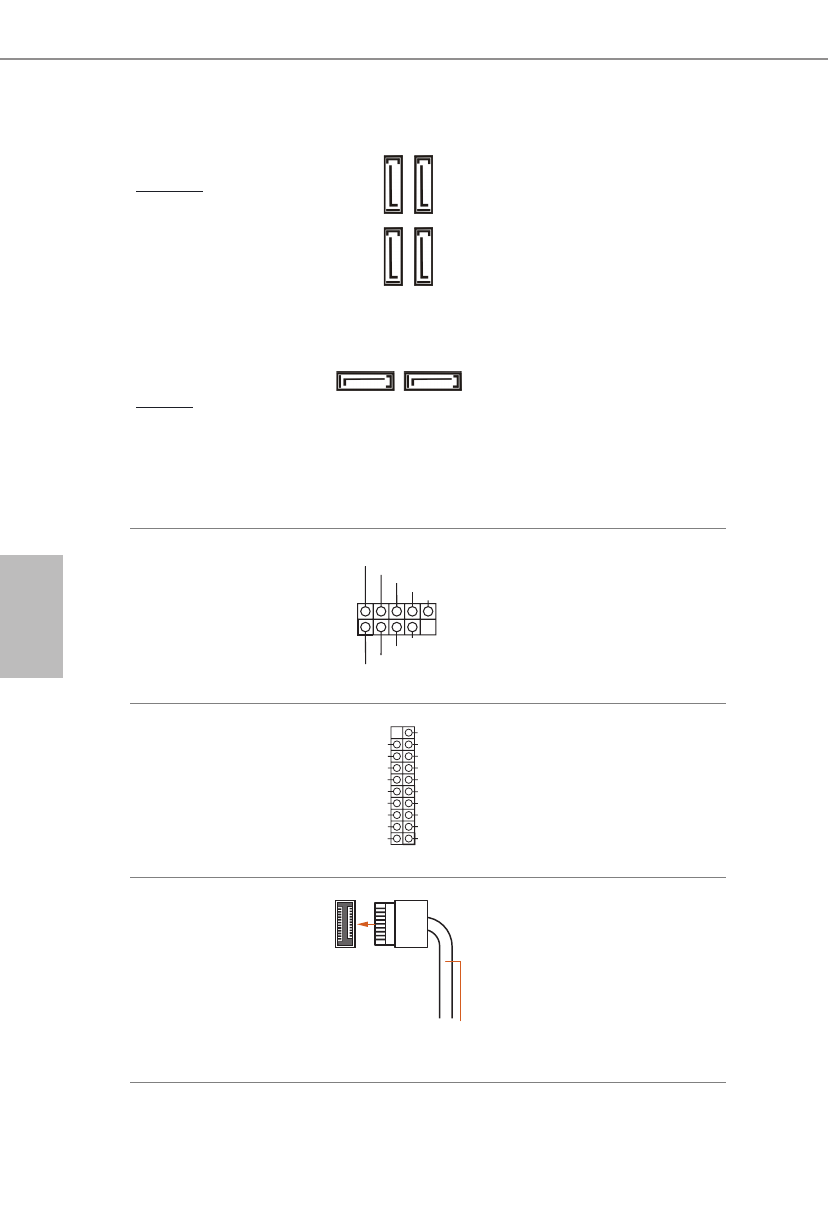

Złącza Serial ATA3
Kąt prosty:
(SATA3_0:
sprawdź s.1, Nr 11)(Górny)
(SATA3_1:
sprawdź s.1, Nr 12)(Dolny)
(SATA3_3:
sprawdź s.1, Nr 14)(Dolny)
(SATA3_2:
sprawdź s.1, Nr 13)(Górny)
Pionowy:
(SATA3_A1:
sprawdź s.1, Nr 17)
(SATA3_A2:
sprawdź s.1, Nr 18)

SATA3_A2 SATA3_A1

SA

TA3_1

SA

TA3_0

SA

TA3_3

SA

TA3_2

Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do 6,0
Gb/s.

* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_0.

*W celu minimalizacji czasu
uruchamiania, dla dysków SSD,
należy użyć portów Intel® B660
SATA (SATA3_0).

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 21)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 20)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajdują się
dwa złącza główkowe USB 2.0.
Każde złącze główkowe USB 2.0
może obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe USB 3.2
Gen1. To złącze główkowe USB 3.2
Gen1 może obsługiwać dwa porty.

Złącze główkowe generacji
2x2 USB 3.2 typu C na
panelu przednim
(20-pinowe F_USB3_
TC_1)
(sprawdź s.1, Nr 10)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
2 x 2 USB 3.2 typu C na panelu
przednim. To złącze główkowe jest
używane do podłączania modułu
USB 3.2 Gen2x2 dla dodatkowych
portów USB 3.2 Gen2x2.
