Français

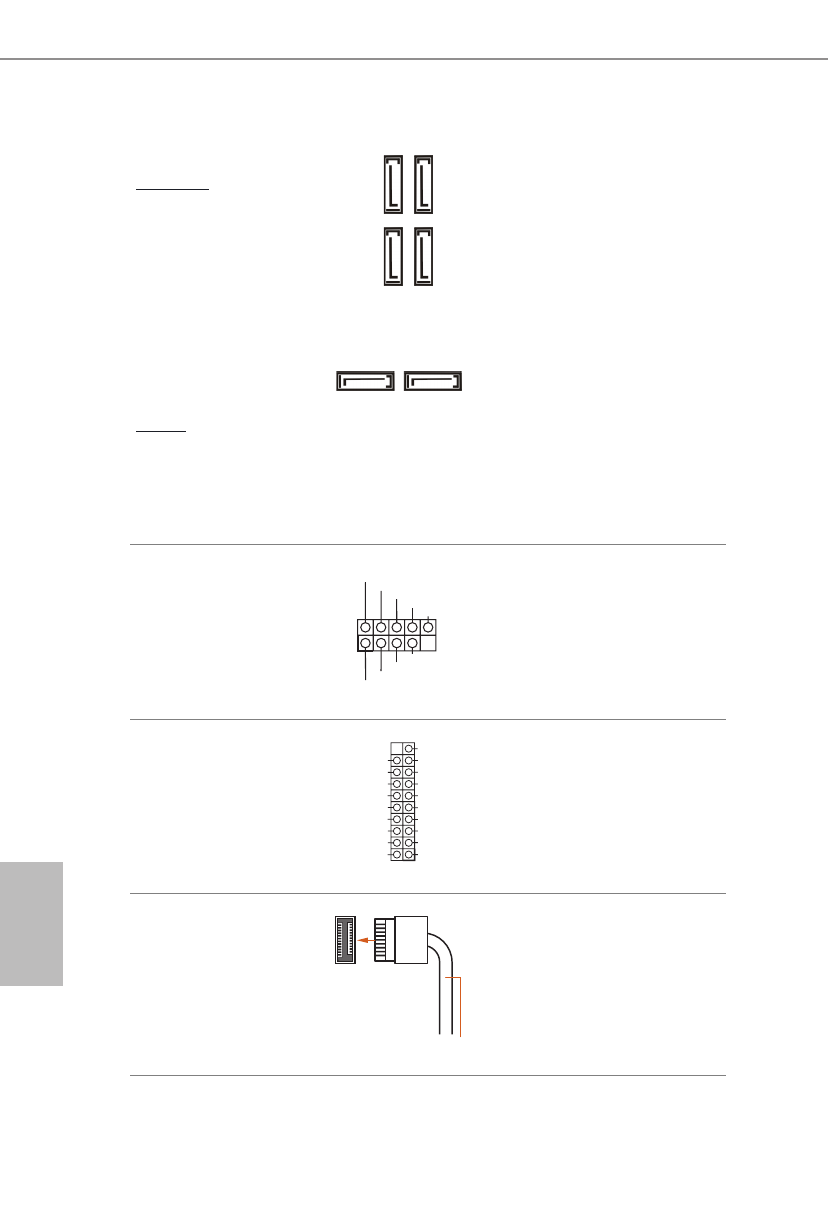

Connecteurs Serial ATA3
Angle droit:
(SATA3_0:
voir p.1, No. 11)
(Supérieur)
(SATA3_1:
voir p.1, No. 12)(Inférieur)
(SATA3_3:
voir p.1, No. 14)(Inférieur)
(SATA3_2:
voir p.1, No. 13)
(Supérieur)
Vertical:
(SATA3_A1:
voir p.1, No. 17)
(SATA3_A2:
voir p.1, No. 18)

SATA3_A2 SATA3_A1

SA

TA3_1

SA

TA3_0

SA

TA3_3

SA

TA3_2

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.

* Pour minimiser le temps au
démarrage, utilisez les ports Intel®
B660 SATA (SATA3_0) pour vos
SSD.

Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 21)
(USB_5_6 à 9 broches)
(voir p.1, No. 20)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
embases USB 2.0.Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 9)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Cette carte mère comprend une
embase USB 3.2 Gen1. Cette
embase USB 3.2 Gen1 peut
prendre en charge deux ports.

Embase USB 3.2 Gen2x2
Type C sur panneau avant
(F_USB3_TC_1 à 20
broches)
(voir p.1, No. 10)

USB Type-C Cable

Cette carte mère comprend une
embase USB 3.2 Gen2x2 Type C
sur le panneau avant. Cette embase
sert à connecter un module USB
3.2 Gen2x2 pour des ports USB 3.2
Gen2x2 supplémentaires.
