B660M Steel Legend
日本語
1.4
オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。
これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。
ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。

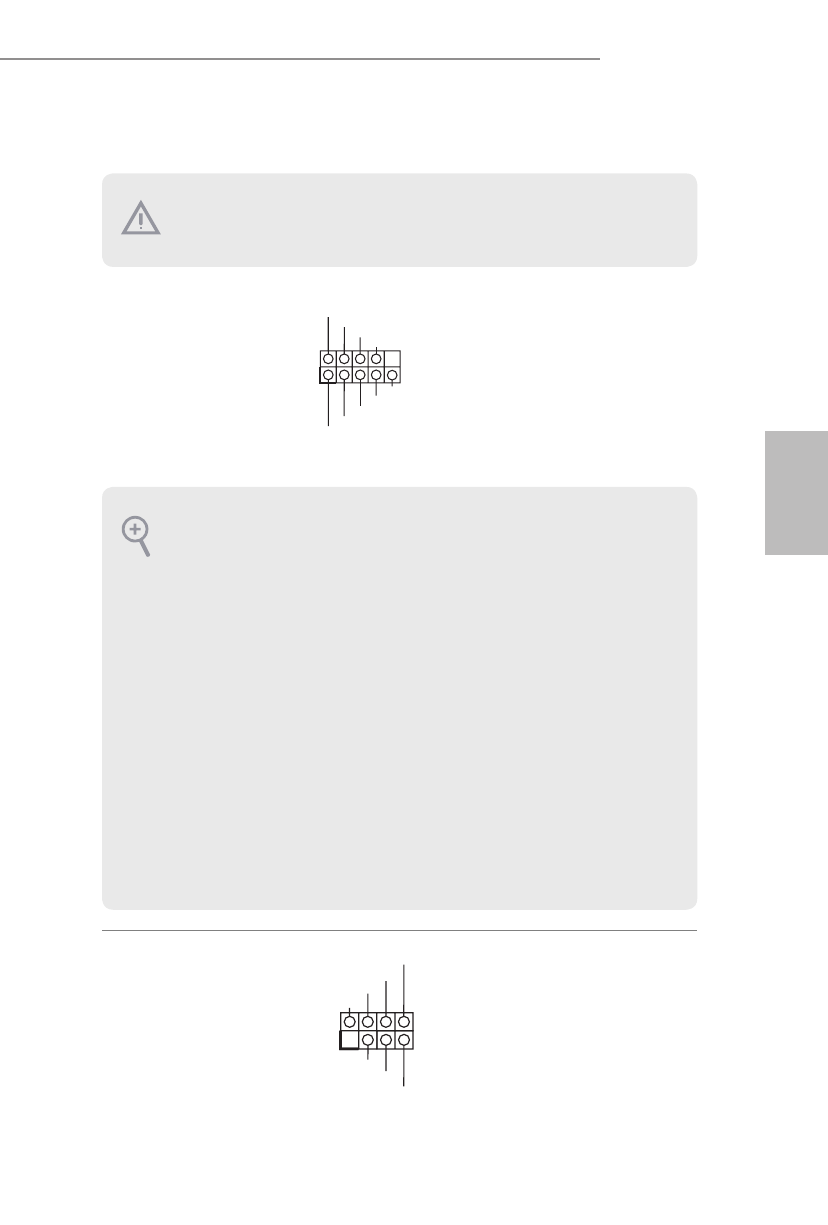

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 15
参照）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
電源スイッチを接続し、スイッ
チをリセットし、下記のピン割り
当てに従って、シャーシのシステ
ムステータス表示ランプをこの
ヘッダーにセットします。
ケーブ
ルを接続するときには、ピンの＋
と−に気をつけてください。
シャーシイントルージョ
ンとスピーカーヘッダー
（
7
ピン
SPK_CI1
）
（
p.1
、
No. 22
参照）
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
シャーシイントルージョンと
シャーシスピーカーをこのヘッ
ダーに接続してください。
PWRBTN
（電源スイッチ）
：
シャーシ前面パネルの電源スイッチに接続してください。
電源スイッチを使用して、シ
ステムをオフにする方法を設定できます。
RESET
（リセットスイッチ）
：
シャーシ前面パネルのリセットスイッチに接続してください。
コンピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼
働中は、
LED
が点灯します。
システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を
続けます。
システムが
S4
スリープ状態または電源オフ（
S5
）のときには、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。
ハードド
ライブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。
前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源
LED
、ハードドライブアクティビティ
LED
、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを
接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確か
めてください。
