9

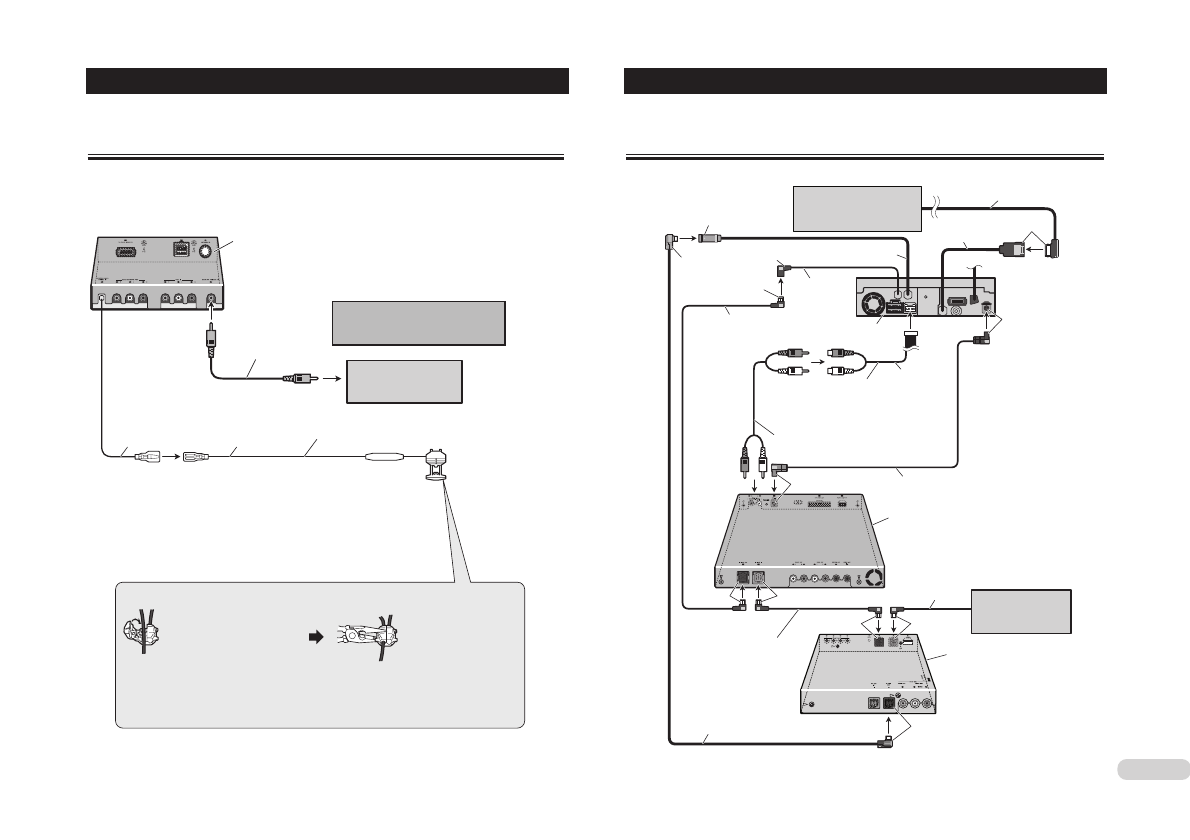

Подключение устройств

При  использовании  данного  аппарата  вместе  с  камерой  заднего  вида  возможно  автомати-
ческое переключение на видеоизображение от камеры заднего вида при передвижении ры-
чага переключения передач в положение «REVERSE (R)» [Задний ход].

Подключение камеры заднего вида

Блок скрытой установки

Кабель RCA (продается
отдельно)

Рекомендуем Вам пользоваться видеока-
мерой, которая подает на выход зеркаль-
но перевернутые изображения.

К видеовыходу

Камера заднего вида

Удлинительный провод (прилагается)

10 см

8 м

Резистор предохра-
нителя

Фиолетовый/белый
Из двух проводов, соединенных с задним фонарем, под-
ключайте тот, в котором меняется напряжение при пере-
движении рычага переключения передач в положение
«REVERSE (R)». Это соединение позволяет аппарату оп-
ределять, вперед или назад движется автомобиль.

Метод соединения

1. Зажмите провод.

2. Крепко зажмите остро-
носыми плоскогубцами.

Примечание

- В случае подключения камеры заднего вида необходимо задать параметр

«B-CAMERA»

[Камера заднего вида] в меню

«SETUP»

[Настройка].

Подключение многоканального процессора

Вход шины AV-BUS (синий)

Навигационный блок
(например, AVIC-900DVD)
(продается отдельно)

26-контактный кабель

Желтый

40 см

40 см

Вход шины IP-BUS (синий)

Синий

Синий

15 см

Кабель шины IP-BUS (прилага-
ется к многоканальному про-
цессору)

Данный аппарат

Черный

23 см

Выход на сабвуфер или выход с сигна-
лом без затухания («SUBWOOFER OUT-
PUT» или «NON-FADING OUTPUT»)

Кабель RCA (прилагается к мно-
гоканальному процессору)

Синий

Оптический кабель (прилагается к многоканальному
процессору)

Многоканальный процессор
(DEQ-P7000)
(продается отдельно)

Черный

Синий

Кабель шины IP-BUS

CD-чейнджер

(продается отдельно)

Синий

Черный

Кабель шины IP-BUS

(прилагается к TV-тюнеру)

TV-тюнер скрытой установки
(например, GEX-P6400TVP)
(продается отдельно)

Кабель шины AV-BUS
(прилагается к TV-тюнеру)

Черный
