Подключение устройств

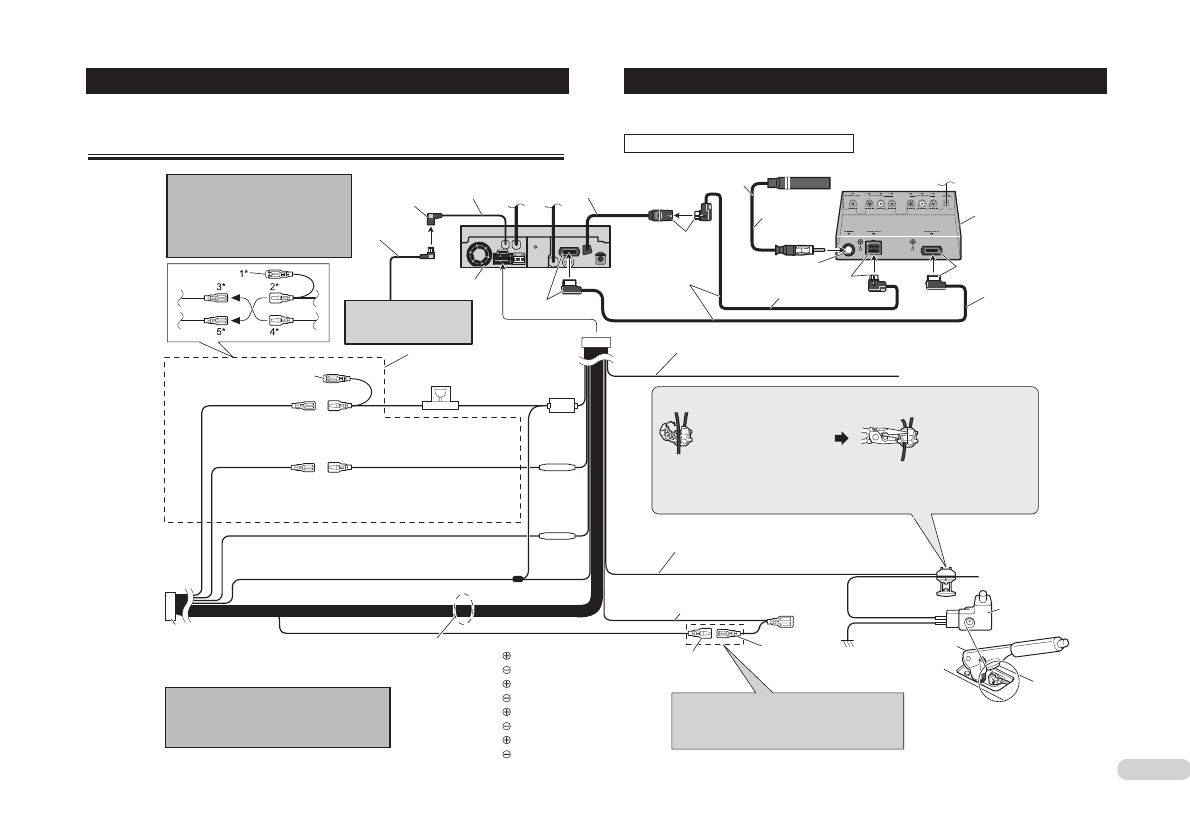

Подключение провода питания

Примечание

В зависимости от типа автомобиля функции
проводов 3* и 5* могут быть разными. В та-
ком случае обязательно соединяйте 2* с 5* и
4* с 3*.

Вход шины IP-BUS
(Синий)

15 см

Кабель IP-BUS

Данный аппарат

Фиолетовый

CD-чейнджер

(продается отдельно)

Соедините провода одинако-
вого цвета друг с другом.

Крышка (1*)
Когда разъем не используется, не
снимайте крышку.

Гнездо предохранителя

Желтый (3*)

Резервный

(или аксессуары)

Желтый (2*)
К клемме, которая всегда находится под напряже-
нием независимо от положения замка зажигания.

Красный (5*)

Аксессуары

(или резервный)

Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮ-
ЧЕНИЕМ замка зажигания (12 В пост. тока)

Резистор
предохра-
нителя

Оранжевый/белый
К клемме выключателя освещения

Резистор
предохрани-
теля

Черный (заземление)
На массу (к металлическому корпусу автомобиля)

Разъем стандарта ISO

Примечание

В некоторых автомобилях разъем стандарта ISO может быть разде-
лен на два. В таком случае подключайте к обоим разъемам.

Когда подключаете отдельно приобретенный многока-
нальный процессор (DEQ-P7000), ничего не соединяйте с
проводами АС и с проводом дистанционного управления
системой (синим/белым).

Провода АС

Белый:

фронтальной левой АС

Белый/черный:

фронтальной левой АС

Серый:

фронтальной правой АС

Серый/черный:

фронтальной правой АС

Зеленый:

тыловой левой АС или сабвуфера

Зеленый/черный:

тыловой левой АС или сабвуфера

Фиолетовый:

тыловой правой АС или сабвуфера

Фиолетовый/черный:

тыловой правой АС или сабвуфера

Распределение штыревых контактов разъема ISO будет раз-
ным в зависимости от типа автомобиля. Соединяйте 6* и 7*,
когда штыревой контакт 5 относится к управлению антенной.
В автомобиле другого типа никогда не соединяйте 6* и 7*.

Синий/белый (6*)

Синий/белый (7*)
К разъему релейного управления автоматиче-
ской антенной (макс. 300 мА, 12 В пост. тока).

Полюс заземления

Выключатель стояночного
тормоза

Полюс источника питания

Синий/белый
К разъему управления системой на усилите-
ле мощности (макс. 300 мА, 12 В пост. тока).

Желтый/черный
Если Вы пользуетесь сотовым телефоном, то подключайтесь
через провод функции «Audio Mute» [Приглушение звука ауди-
осистемы] на сотовом телефоне. Если не пользуетесь, оставь-
те провод «Audio Mute» свободным от соединений.

Примечание

Позиция выключателя стояночного тормоза зависит от модели автомобиля. Посмотрите в
Руководстве пользователя или наведите справки по месту продажи.

Метод соединения

1. Зажмите провод.

2. Крепко зажмите остро-
носыми плоскогубцами.

Желтый/черный
Если Вы пользуетесь сотовым телефоном, то подключайтесь через провод функции «Audio
Mute» [Приглушение звука аудиосистемы] на сотовом телефоне. Если не пользуетесь, оставьте
провод «Audio Mute» свободным от соединений.

1,5 м

21-контактный кабель (прилагается)

26-контактный кабель
(прилагается)

Фиолетовый

Черный

2 м

Блок скрытой установки

Кабель антенны (прилагается)

Данное изделие согласовано с новыми цветами проводов.
