8

Подключение устройств

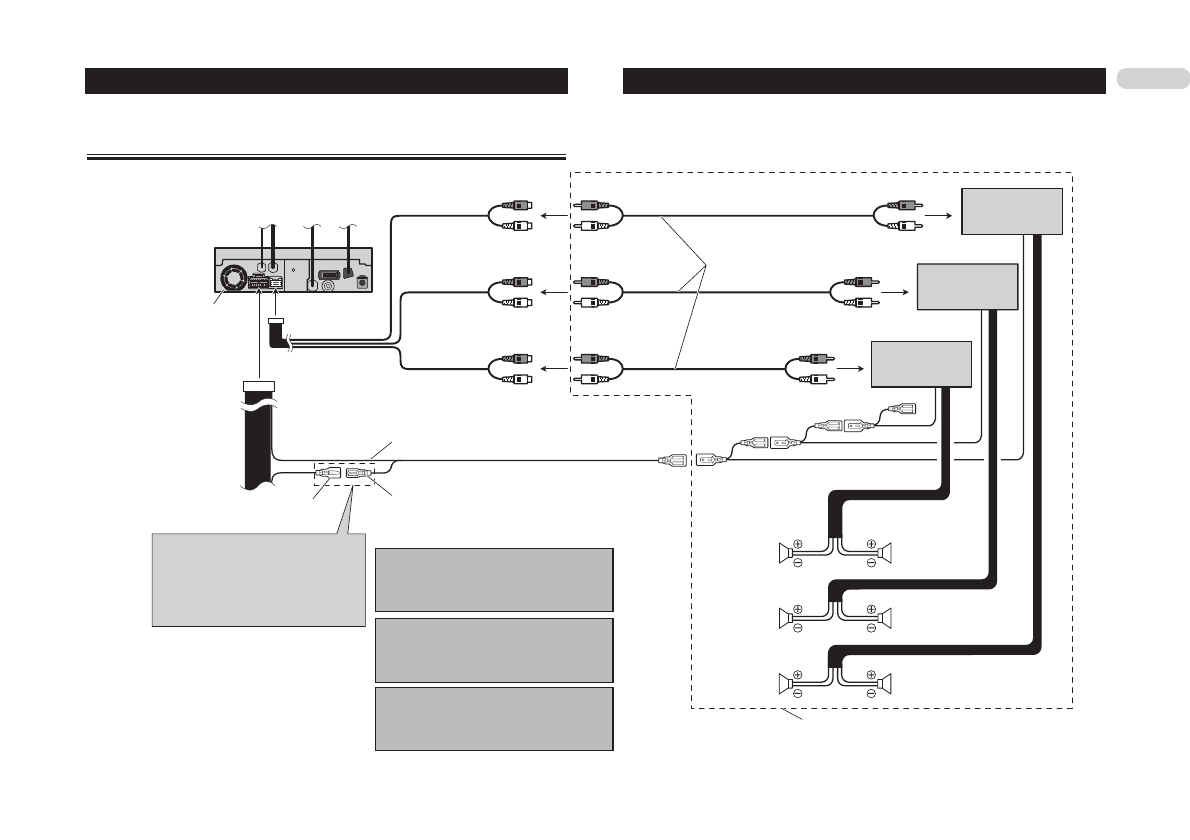

Подключение отдельно приобретенного усилителя мощности

Выход на сабвуфер или выход с сигналом без затухания

(«SUBWOOFER OUTPUT» или «NON-FADING OUTPUT»)

23 см

Выход тылового канала

(«REAR OUTPUT»)

15 см

Данный аппарат

Выход фронтального канала

(«FRONT OUTPUT»)

15 см

Синий/белый
К  разъему  управления  системой  на  усилителе
мощности (макс. 300 мА, 12 В пост. тока).

Синий/белый (6*)

Синий/белый (7*)
К разъему релейного управления автоматиче-
ской антенной (макс. 300 мА, 12 В пост. тока).

Распределение штыревых контактов разъема ISO бу-
дет  разным  в  зависимости  от  типа  автомобиля.  Со-
единяйте 6* и 7*, когда штыревой контакт 5 относит-
ся к управлению антенной. В автомобиле другого ти-
па никогда не соединяйте 6* и 7*.

Когда подключаете отдельно приобретенный многоканаль-
ный процессор (DEQ-P7000), ничего не соединяйте с про-
водами АС и с проводом дистанционного управления сис-
темой (синим/белым).

Примечание

Если  Вы  подключаете  DEQ-P7000  к  данному  аппарату,  то
отдельно  приобретенный  усилитель  мощности  следует
подключать к DEQ-P7000.

Примечание

Измените исходные настройки данного аппарата (смотрите
Инструкцию по эксплуатации). Имеющийся на аппарате
выход на сабвуфер является монофоническим.

Выполняйте эти соединения в случае использования отдельно
приобретенного усилителя.

Сабвуфер

Сабвуфер

Тыловая АС

Тыловая АС

Фронтальная АС

Фронтальная АС

Левый канал

Правый канал

Дистанционное управление системой

Усилитель мощности

(продается отдельно)

Усилитель мощности

(продается отдельно)

Кабели RCA

(продаются отдельно)

Усилитель мощности
(продается отдельно)
