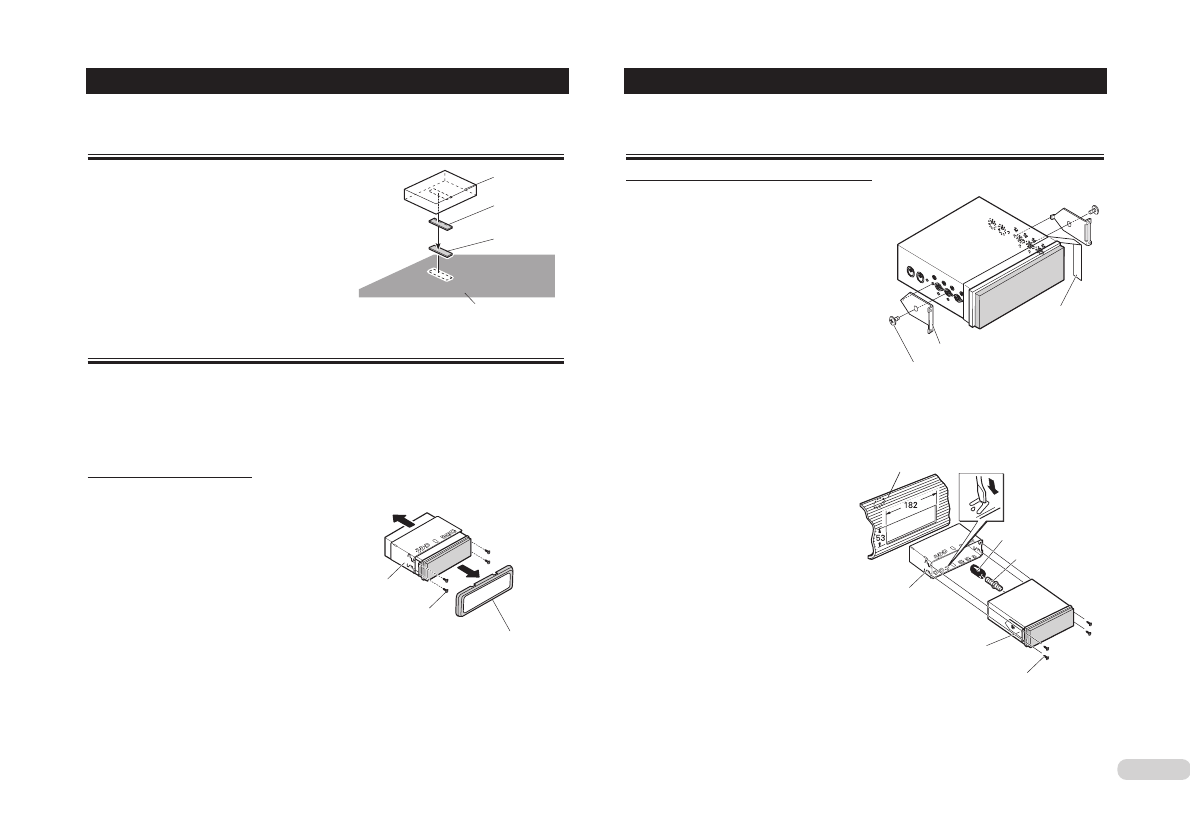

Установка аппарата

Установка скрытого блока

●

Прикрепите скрытый блок с помощью
липкой ленты Velcro.

●

Перед наклейкой ленты Velcro тщательно про-
трите поверхность.

●

Возможна  установка  непосредственно  на  ко-
вер,  если  к  ковру  предварительно  приклеить
жесткую  ленту  Velcro.  В  этом  случае  не  поль-
зуйтесь мягкой лентой Velcro.

Блок скрытой ус-
тановки

Лента Velcro
(жесткая)

Лента Velcro
(мягкая)

Коврик или шасси автомобиля

Передний/задний монтажный узел стандарта DIN

Аппарат может быть правильно закреплен либо «спереди» (традиционный передний монтаж-
ный узел стандарта DIN), либо «сзади» (установка с применением заднего монтажного узла
стандарта DIN, использующего нарезные отверстия для винтов по бокам шасси аппарата).
Более подробно смотрите ниже в иллюстрированном изложении методов установки.

Перед установкой аппарата
*

Снимите рамку и обойму.

Тяните рамку наружу, чтобы снять ее, за-
тем отвинтите винты (2 х 3 мм), чтобы
снять обойму. (Когда будете снова уста-
навливать рамку на место, сориентируй-
те ее стороной с канавкой вниз и закре-
пите на месте.)

Обойма

Винт (2 х 3 мм)

Рамка

Передний монтажный узел стандарта DIN

Установка при помощи резиновой втулки
1. Выберите положение боковых

кронштейнов

В случае установки в неглубокой нише
измените положение боковых кронштей-
нов. Наклейте изоляционную ленту на
части, выступающие из приборной доски
автомобиля.

Изоляционная лента

Боковой кронштейн

Винт (5 х 6 мм), устанавливаемый заподлицо с поверхностью

2. Установите аппарат в приборную доску автомобиля.

Вставив  обойму  в  приборную  доску,
затем  выберите  подходящие  лапки  в
соответствии  с  толщиной  материала
приборной доски и отогните их. (С по-
мощью верхних и нижних лапок устано-
вите как можно прочнее. Для закрепле-
ния согните лапки под углом 90

●

После установки аппарата снова уста-
новите на место рамку.

Приборная доска автомобиля

Обойма

Резиновая втулка

Винт

Винт (2 х 3 мм)

Боковой кронштейн
