Подключение устройств

Примечания:

●

Этот аппарат предназначен для автомобилей с 12-вольтным аккумулятором и минусом
на массе. Прежде чем устанавливать его в автомобиль с жилым кузовом для загородно-
го отдыха, грузовик или автобус, проверьте напряжение аккумулятора.

●

Во  избежание  короткого  замыкания  в  электрической  системе  отсоедините  отрицатель-
ный (-) кабель аккумулятора до начала установки.

●

Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других
устройств, затем выполните соединения, как полагается.

●

Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты про-
водов обмотайте их изолентой в тех местах, где они проложены вплотную к металличе-
ским частям автомобиля.

●

Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасать-
ся  с  движущимися  частями,  такими  как  рычаг  переключения  передач,  стояночный  тор-
моз или механизм перемещения сидений. Не прокладывайте провода в местах, которые
могут сильно нагреваться, например, поблизости от выпускной отдушины обогревателя.
Если изоляция провода расплавляется или истирается, появляется опасность короткого
замыкания на массу (на корпус автомобиля).

●

Не  пропускайте  желтый  провод  сквозь  отверстие  в  моторный  отсек  для  подключения  к
аккумулятору. Это повредит изоляцию и вызовет очень опасное короткое замыкание.

●

Не  замыкайте  провода  накоротко.  Если  Вы  сделаете  это,  защитный  контур  не  сможет
действовать должным образом.

●

Никогда  не  разрезайте  изоляцию  провода  питания  и  не  делайте  отводы  от  него,  чтобы
подать питание на другую аппаратуру. Допустимая токовая нагрузка провода будет пре-
вышена, что приведет к его перегреву.

●

Для замены используйте только предохранитель с номиналом, указанным на гнезде для
предохранителей.

●

Ввиду использования уникальной схемы BTPL, никогда не производите проводку таким
образом, чтобы кабели АС были заземлены напрямую или чтобы отрицательные (-) ка-
бели левой и правой АС были общими.

●

Если  имеющийся  на  аппарате  штыревой  разъем  RCA  использоваться  не  будет,  не  сни-
майте крышки, прикрепленные к оконечности этого соединителя.

●

Акустические  системы,  подключаемые  к  данному  аппарату,  должны  относиться  к  типу  АС
высокой мощности с минимальной паспортной мощностью 50 Вт и импедансом от 4 до 8
Ом. Подключение АС с иными значениями мощности и/или импеданса, чем указано здесь,
может привести к тому, что такие АС будут дымиться, загораться или выходить из строя.

●

При  включении  питания  аппарата  на  выход  по  синему/белому  проводу  подается  кон-
трольный  сигнал.  Подключите  провод  к  разъему  дистанционного  управления  системой
на внешнем усилителе мощности или к разъему релейного управления автоматической
антенной (максимум 300 мА, 12 В постоянного тока). Если автомобиль оборудован стек-

ловолоконной  антенной,  подключите  провод  к  разъему  источника  питания  автономного
усилителя несущей частоты антенны.

●

Когда с системой используется внешний усилитель мощности, ни в коем случае не под-
ключайте синий/белый провод к разъему питания этого усилителя. Также не подключай-
те  синий/белый  провод  к  разъему  питания  автоматической  антенны.  Такое  соединение
может вызвать чрезмерное потребление тока и привести к неисправности.

●

Во избежание коротких замыканий покрывайте неподключенные провода изоляционной
лентой. Особенно тщательно изолируйте неиспользуемые провода акустических систем.
Если провода не заизолированы, существует возможность короткого замыкания.

●

Для предотвращения неправильного соединения входная сторона разъема шины IP-BUS
сделана синей, а выходная сторона - черной. Соединяйте разъемы одинакового цвета.

●

Аппарат нельзя устанавливать в автомобиль, у которого на замке зажигания
нет позиции «ACC» [Аксессуары].

●

Черный  провод  предназначен  для  заземления.  Пожалуйста,  заземлите  этот  провод  от-
дельно от заземления устройств, работающих с большими токами, таких как усилители.
Если Вы заземлите эти устройства вместе, то в случае разъединения заземления суще-
ствует риск повреждения или возгорания устройств.

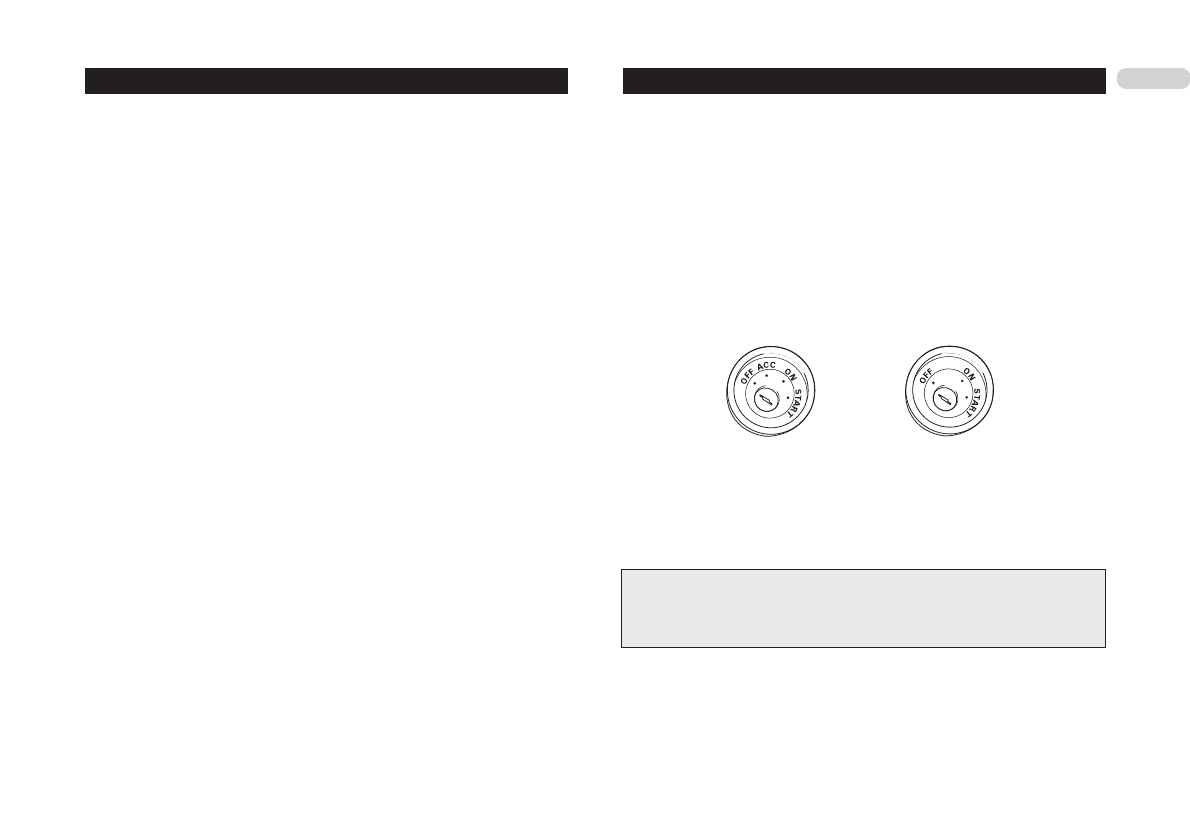

Позиция «ACC»

Нет позиции «ACC»

●

Провода данного аппарата и других устройств могут иметь различные цвета, даже если
выполняют  одну  и  ту  же  функцию.  При  подключении  аппарата  к  другим  устройствам
сверяйтесь  с  прилагаемыми  к  аппаратуре  инструкциями  и  соединяйте  провода,
имеющие одинаковую функцию.
