Установка аппарата

Установка с применением отверстий для винтов на боковой стороне аппарата

●

Прикрепление аппарата к фабричному радиомонтажному кронштейну

Выберите  положение,  в  котором  отверстия  для  винтов  на  кронштейне  и  на  данном  ап-
парате  совместятся  (совпадут)  друг  с
другом,  и  завинтите  винты  в  2  местах
на  каждой  стороне.  Пользуйтесь  за-
жимными винтами (4 х 3 мм) или (5 х 6
мм), либо устанавливаемыми заподли-
цо винтами (5 х 6 мм) в зависимости от
формы  отверстий  для  винтов  в  крон-
штейне.

Используйте только зажимные винты
(4 х 3 мм)

●

В случае установки в неглубокой нише
используйте  показанные  ниже  отвер-
стия  для  винтов.  Наклейте  изоляцион-
ную  ленту  на  части,  выступающие  из
приборной доски.

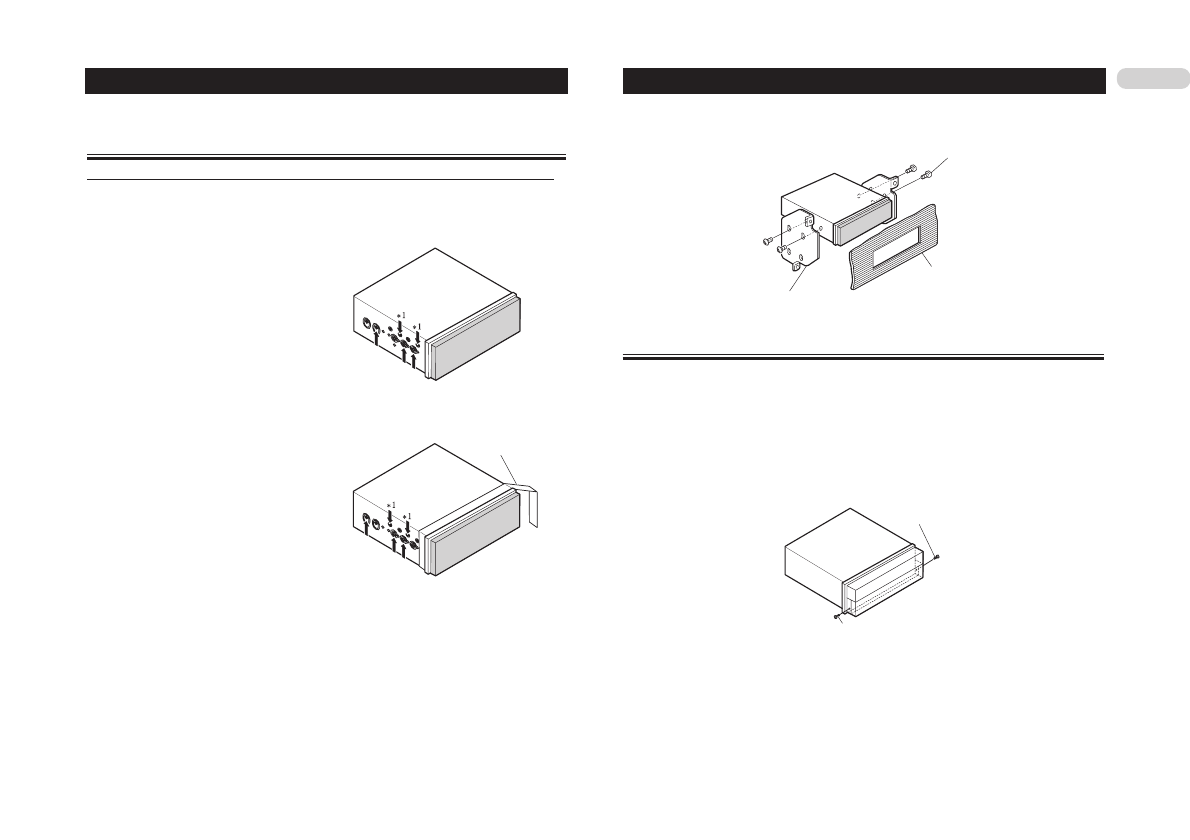

Задний монтажный узел стандарта DIN

Если Вы не пользуетесь функцией снятия и прикрепления на место передней панели, вос-
пользуйтесь прилагаемыми крепежными винтами для фиксированного прикрепления перед-
ней панели к аппарату.

●

Прикрепите переднюю панель к аппарату, используя крепежные винты после
снятия передней панели.

Изоляционная лента

Винт

Приборная доска или консоль

Заводской радиомонтажный кронштейн

Постоянное крепление передней панели

Крепежный винт
